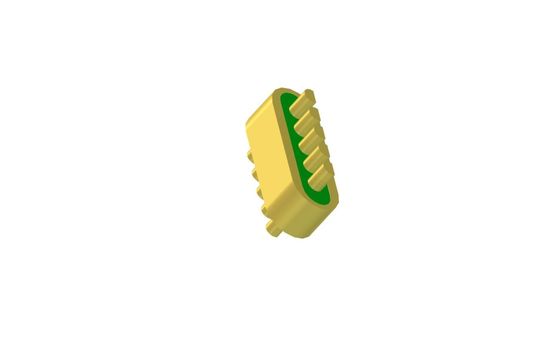

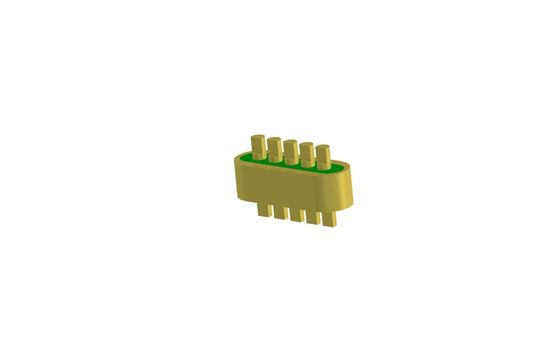

Conectores de sellado de vidrio a metal chapados en oro de 5 pines, alimentación de alambre hermética DC JMC-1279-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Alfiler: | Pin 5 |
|---|---|---|---|
| Material de alfiler: | Kovar 4J29 | material de vidrio: | 7052,7070, DM308 |
| Hermecidad: | <1.01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| paquete: | Cabecera de varios pines | Inminencia: | corriente continua |
| Nombre de la marca: | ELT(Elite) | ODM: | se puede personalizar de acuerdo con sus requisitos |
| Resaltar: | Conectores de vidrio a metal de 5 pines,Conectores de alimentación herméticos chapados en oro,Conectores de sellado de vidrio de alimentación de alambre DC |
||
5 Pines Chapado en Oro de Vidrio a Metal Hermético Conector Múltiple DC
Especificación de JMC-1279-JH:
| Nombre del producto | Conector Múltiple Hermético |
| Impedancia | DC |
| Tipo | 5 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7052 o 7070 o DM308
Verde o Blanco
|
| Rango de frecuencia | / |
| VSWR | / |
| Voltaje de resistencia | ≥100V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥1000MΩ |
| Temperatura de operación | -65℃~+260℃ |
Introducción
Sellos Herméticos de Vidrio a Metal para RF/DC /Conectores Múltiples /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta confiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta confiabilidad
-Conductor interno: Unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en paquetes electrónicos, satélites, radares y otros campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Chapado en oro de 1.27um
-Estricto control de tolerancia
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta rentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Lista de productos:
| 50Ω RF de un solo pin Serie JM | Opción de soldadura, acoplamiento y unión |
| 50Ω RF de un solo pin Serie Estándar JM | Opción de soldadura, acoplamiento y unión |
| 50Ω RF de un solo pin Serie No Estándar JM | Opción de soldadura, acoplamiento y unión |
| DC de un solo pin Serie JK | Opción de soldadura y unión |
| DC de un solo pin Serie Estándar JK | Opción de soldadura y unión |
| DC de un solo pin Serie No Estándar JK | Opción de soldadura y unión de cabeza de clavo |
|
Conector Múltiple Serie JMC
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
NOTA:
Tenemos más de 100,000 tipos de Conectores Herméticos de Vidrio a Metal, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
