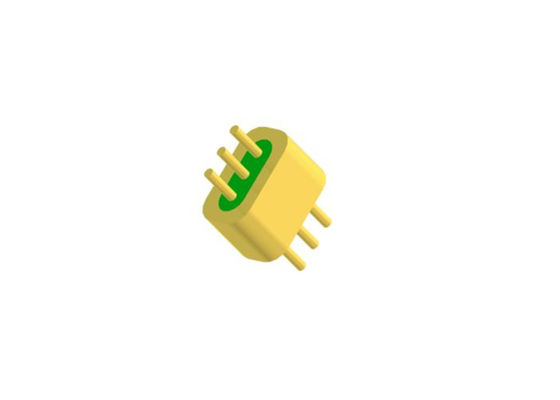

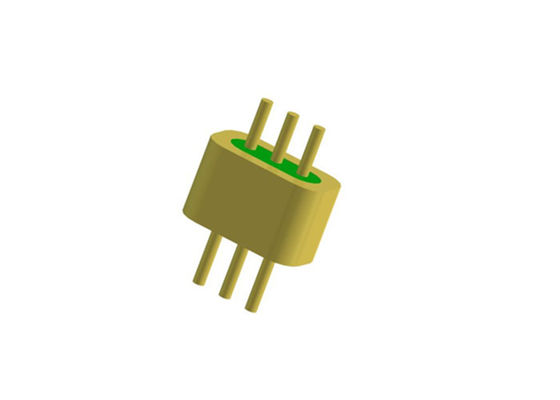

Conectores herméticos de 3 pines de vidrio a metal de sellado de corte recto JMC-1185-JHH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Tipo de pasador: | Múltiplo |
|---|---|---|---|
| Número de alfiler: | 3 alfileres | Material de alfiler: | Kovar 4J29 |
| material de vidrio: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | Nombre de la marca: | ELT(Elite) |
| paquete: | Sellos de vidrio a metal | ODM: | se puede personalizar de acuerdo con sus requisitos |
| Resaltar: | conectores DC herméticos de 3 pines,pin de corte recto con sellado de vidrio a metal,conectores herméticos JMC-1185-JHH |
||
Conector hermético DC de 3 pines con pasador de corte recto y superficie de unión de alambre de oro
Especificación deJMC-1185-JHH:
| Nombre del producto | HerméticoCorte rectoConector de pines múltiples |
| Impedancia | N/A |
| Tipo | 3 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o blanco
|
| Rango de frecuencia | N/A |
| VSWR | N/A |
| Voltaje de resistencia | ≥100V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65°C~+260°C |
Imagen detallada (mm) deJMC-1185-JHH
Catálogo-Sellos herméticos de vidrio a metal.pdf
Sellos herméticos óptimos-ELT.pdf
Introducción
Conectores de alimentación RF/DC herméticos de vidrio a metal /Conectores de pines múltiples/Conectortambién se llamaAislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos dealeación Kovarsinterizada a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable yalta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en paquetes electrónicos, satélites, radar y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Chapado en oro de 1.27um
-Estrictocontrol de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de altarentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Lista de productos:
| Serie JM de pin único RF de 50Ω | Opción de acoplamiento de soldadura y unión |
| Serie JM estándar de pin único RF de 50Ω | Opción de acoplamiento de soldadura y unión |
| Serie JM no estándar de pin único RF de 50Ω | Opción de acoplamiento de soldadura y unión |
| Serie JK de pin único DC | Opción de soldadura y unión |
| Serie JK estándar de pin único DC | Opción de soldadura y unión |
| Serie JK no estándar de pin único DC | Opción de soldadura y unión de cabeza de clavo |
|
Serie JMC de conector de pines múltiples
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos deConectores herméticos de vidrio a metal,si no encuentra el conector que está utilizando, contáctenos con sus detalles.
