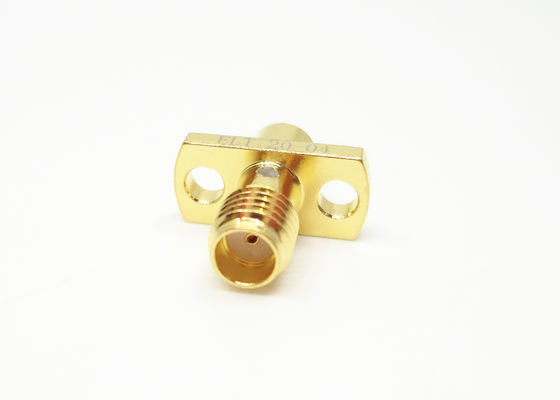

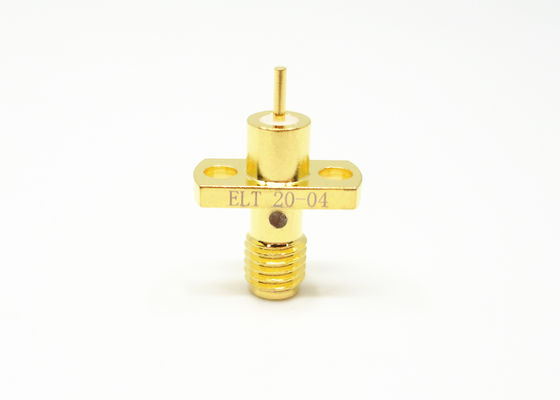

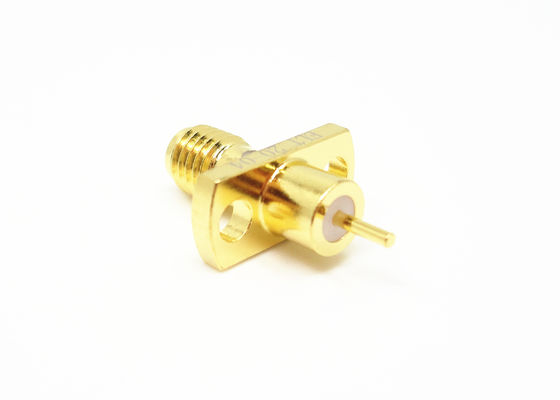

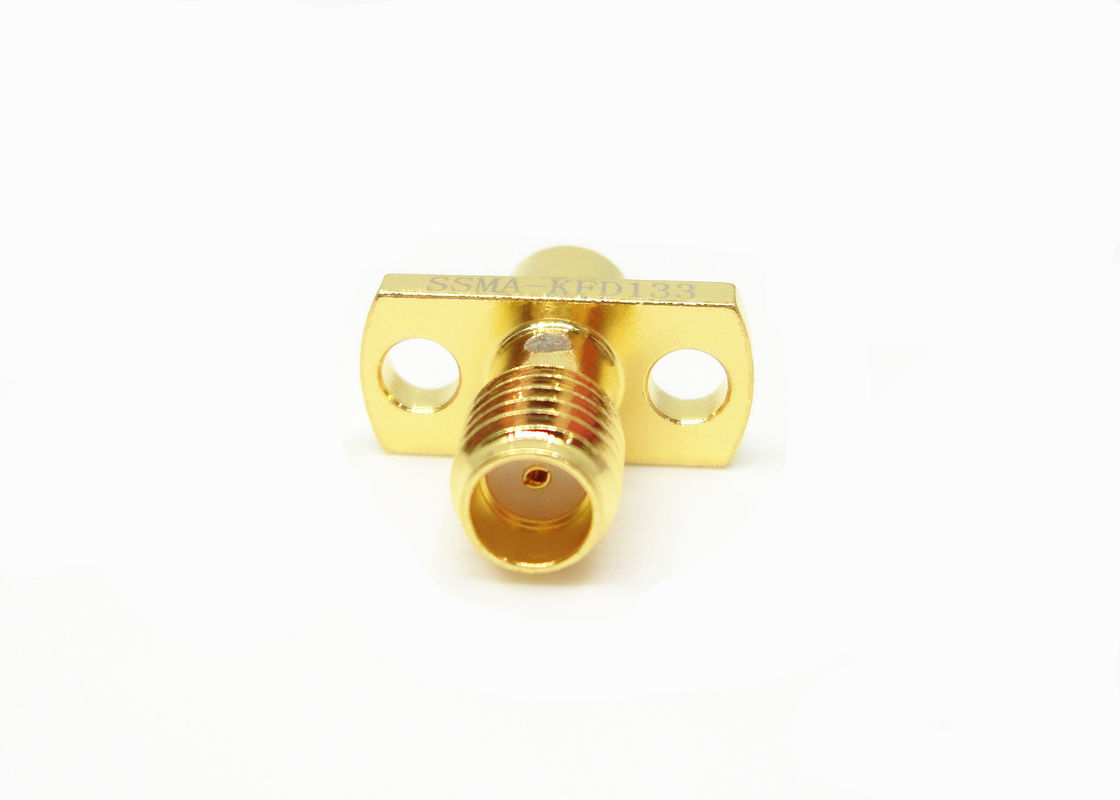

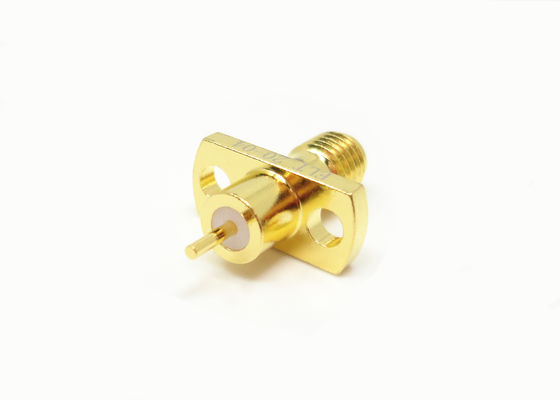

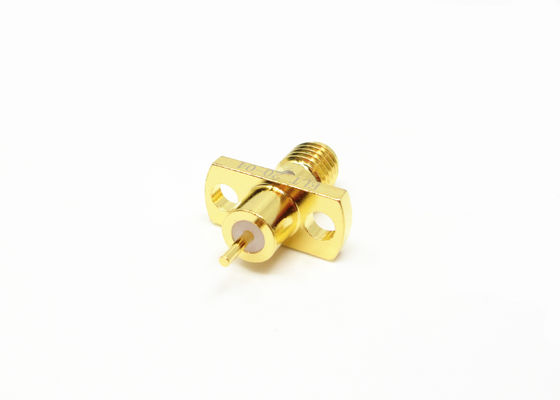

de la microcinta femenina 18GHz mini SMA RF conector 50Ω
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Artículo: | Conector de RF SMA | Enchapado: | Recubrimiento de oro |
|---|---|---|---|
| Género: | Femenino | Impedancia: | 50Ω |
| Frecuencia: | CC ~ 18 GHz | Vida: | 500 ciclos |
| Cuerpo: | Latón | Solicitud: | audio/video/microondas |
| Resaltar: | Conector RF pequeño de 18 GHz,Conector RF de microcinta de 50 Ω,conector mini SMA hembra |
||
Conectores RF Mini SMA de latón chapado en oro para microcinta hembra
Los conectores coaxiales RF de la serie SSMA son productos miniaturizados de los conectores SMA, que tienen las características de tamaño pequeño, amplio ancho de banda de frecuencia y alta fiabilidad. Se utilizan ampliamente en aviación, aeroespacial, comunicaciones por microondas y otros campos.
Características principales:
- Alternativa que ahorra espacio a los SMA estándar
- El mecanismo de acoplamiento roscado ofrece fiabilidad para diseños robustos
- Adecuado para aplicaciones de alta frecuencia
Especificación de conectores RF SSMA:
| Materiales electrónicos y de materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC~30GHz | |
| Voltaje nominal | 250 VRMS (Máximo a nivel del mar) | |
| Voltaje de resistencia dieléctrica | 750 VRMS (Máximo a nivel del mar) | |
| VSWR | ≤1.3 | |
| Resistencia de aislamiento | ≥5000MΩ | |
| Conductor central | Macho | Acero inoxidable pasivadoRevestimiento del cable |
| Cobre de berilio chapado en oro | Carcasa y otras partes metálicas | |
| Latón chapado en oro | Acero inoxidable pasivadoRevestimiento del cable | |
| Latón niquelado | ||
| Aislante | PTFE | |
| Anillo de sellado | Caucho de silicona | |
| Par de acoplamiento | 0.79 -1.13 N.m | |
| Catálogo de productos: | Adaptador RF | |
Conector RF SMA
| Conector RF SSMP |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF MCX/MMCX |
| Conectores de onda milimétrica (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Adaptador de guía de onda a coaxial |
| Sellos herméticos de vidrio a metal |
| Conector serie J30J |
| Juntas rotativas de microondas |
| Aplicación: |
| Sistemas de microondas Telecomunicaciones |
Espacio
- Soluciones 5G
- Sistemas de medición
- Sistemas de antenas de teléfonos móviles y WiFi
- Dimensiones de la interfaz:
- Producto relacionado
1. Conectores de brida de 2 orificios de la serie Mini SMA Microstrip
2. Conectores de brida de 4 orificios para montaje en panel PCB Mini SMA
3. Conectores RF SMA hembra para cable RG178
NOTA:
Tenemos más de 10.000 tipos de
Conector SMA
, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
