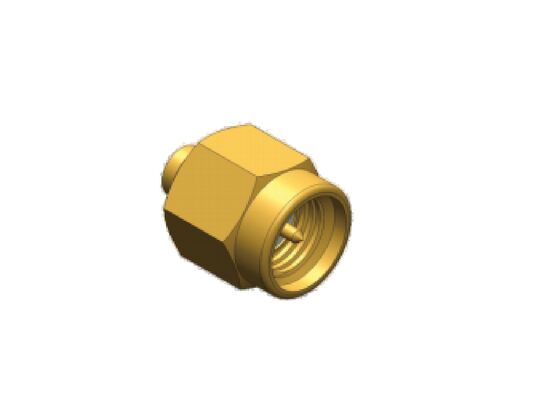

Conector SMA RF de 18 GHz con enchufe masculino para RG405, .086, 2#Cable semi-rígido/flexible resistente a las salinas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de RF SMA | Modelo: | Las instrucciones de la sección 2 se aplican a las instrucciones de la sección 2 del presente capítu |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Impedancia: | 50 ohmios |
| DWV: | 750V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | Aleación de cobre con baño de oro | Conductor exterior: | Aleación de cobre con baño de oro |
| Tipo de cable: | RG405, .086, 2# Cable semirrígido/flexible | Género: | enchufe masculino |
| Aisladores: | PTFE | Solicitud: | Aplicación de PCB, Dispositivo de prueba de RF, Chasis, Telecomunicaciones, Sistema de radar Phased |
| Resaltar: | Conector SMA RF de 18 GHz enchufe masculino,Conector SMA para cable RG405,conector SMA RF resistente a los saleros |
||
Conector RF SMA de 18 GHz, enchufe macho para cable RG402, .086, 2# semirrígido/flexible con resistencia a la niebla salina
Descripción del producto
Diseñados con miniaturización de precisión, los conectores RF SMA soportan un amplio rango de frecuencia de CC a 18 GHz. Con una pérdida de inserción y una pérdida de retorno ultrabajas, estos conectores mantienen una excelente integridad de la señal y una transmisión estable en sistemas de alta frecuencia.
Los conectores RF SMA de diseño compacto y ligero optimizan el valioso espacio de la placa sin comprometer el rendimiento eléctrico o mecánico. Combinando un funcionamiento consistente de banda ancha, una construcción robusta y una ingeniería de precisión, nuestros conectores RF SMA superan a los interconectores estándar y proporcionan una solución fiable para sistemas RF de alta frecuencia y misiones críticas.
Nuestro tipo de conector RF SMA: conector de cable, conectores de montaje en brida, conectores de panel, conectores de montaje en PCB.
Datos técnicos
|
Características eléctricas |
|
|
Número de modelo. |
SMA-JB2-14 |
|
Impedancia |
50Ω |
|
Rango de frecuencia |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Tensión de resistencia dieléctrica |
750 V |
|
Resistencia de aislamiento |
≥ 5000 MΩ |
|
Material y características mecánicas |
|
|
Conductor central |
Aleación de cobre, Chapado en oroCuerpo y otros |
|
Aleación de cobre |
, Chapado en oroDieléctrico de aislamiento |
|
PTFE |
Tipo de cable |
|
.086, RG405, cable semirrígido/flexible 2# |
Otro índice |
|
Resistencia a la niebla salina neutra de 96 horas |
Dimensión del contorno |
Conector RF SMA
Modelo: SMA-JB2-14 (Resistencia a la niebla salina neutra de 96 horas)Aplicaciones
Aeroespacial
- Aviación
- Navegación
- Sistemas de radar
- Comunicaciones
- Dispositivo de prueba
- Instrumentos
- Electrónica
- Nuestros conectores RF SMA utilizan materiales de primera calidad y estrictos procesos de fabricación para garantizar la durabilidad y fiabilidad en entornos hostiles.
Embalaje y envío
Embalaje:
Cada conector RF SMA de aleación de cobre se embala de forma segura en una robusta caja de cartón con acolchado de espuma para evitar daños durante el transporte.Envío:
P1: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante con más de 23 años de experiencia en componentes de interconexión RF/microondas.
P2: ¿Qué productos puede ofrecer actualmente?
R:
SMA, SSMA, SMP, SMPM, ASMP (más grande que SMP), CSMP (más pequeño que SMPM), N, TNC, TNCA, 2.92 mm, 3.5 mm, 2.4 mm, adaptadores, ensamblajes de cables, productos de guía de ondas, conectores herméticos de vidrio a metal, micro d-sub, juntas rotativas de microondas y otros componentes de microondas.P3: ¿Hay muestras gratuitas disponibles para el conector RF SMA?
R: Sí, si hay stock, hay muestras gratuitas disponibles con flete a cobrar.
P4: ¿Puede su empresa aceptar personalización?
R: Se da la bienvenida a ODM. Con más de 23 años de experiencia en ODM, Elite Electronics puede ayudar en el diseño, desarrollo de productos, investigación y desarrollo e integración de sus productos de interconexión.
P5: ¿Cuáles son los términos de pago?
R: Podemos aceptar L/C, T/T, Western Union, Trade Assurance (tarjeta de crédito y T/T), etc.
P6: ¿Cuál es el tiempo de entrega del conector RF SMA?
R: 5 días para pedidos de muestras, 3-4 semanas para pedidos de producción en masa (basado en diferentes cantidades, ODM, etc.)
P7: ¿Cómo me entregará el conector RF SMA?
R: Generalmente, cooperamos con expresos internacionales como DHL, UPS, FedEx, TNT para permitir que nuestros clientes obtengan sus productos rápidamente pero con el menor flete. Mientras tanto, el envío por aire y por mar también está disponible.
P8: ¿Cuánto tiempo tengo que esperar antes de que llegue mi conector RF SMA?
R: 5-8 días laborables para transporte aéreo, 3-8 días laborables para expresos internacionales.
P9: ¿Cómo es la calidad de su conector RF SMA?
R: Como proveedores de alta calidad de muchos proyectos nacionales de alta tecnología, ofrecer productos excelentes es nuestra forma de desarrollo. Tenemos un sólido equipo de control de calidad y un proceso muy estricto para garantizar nuestra calidad de acuerdo con diferentes estándares de calidad.
P10: ¿Cuál es su garantía del conector RF SMA?
R: Nuestra garantía es de 3 meses después de la entrega, Elite Electronic presta mucha atención al servicio postventa.
