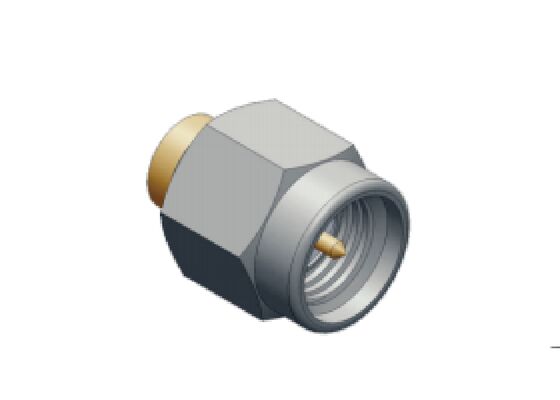

Conector RF SMA 18GHz Macho para Cable RG402, .141, 3#Semirrígido/flexible con Resistencia a 96 horas de Niebla Salina
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de RF SMA | Modelo: | Las pruebas de seguridad de los equipos |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Impedancia: | 50 ohmios |
| Resistencia de aislamiento: | ≥5000MΩ | DWV: | 750V |
| Director central: | Chapado en oro de aleación de cobre | Conductor exterior: | Chapado en oro de aleación de cobre |
| Aisladores: | PTFE | Género: | Enchufe, varón |
| Tipo de cable: | RG402, .141, 3#Cable semirrígido/flexible | Solicitud: | Aplicación de PCB, Dispositivo de prueba de RF, Chasis, Telecomunicaciones, Sistema de radar Phased |
| Resaltar: | Conector RF SMA 18GHz Enchufe,Conector SMA cable RG402,Conector RF SMA resistente a la niebla salina |
||
Conector RF SMA de 18 GHz, enchufe macho para cable semirrígido/flexible RG402, .141, 2# con resistencia a la niebla salina
Descripción del producto
Diseñados para las exigentes demandas de aplicaciones de alta frecuencia, nuestros conectores RF SMA ofrecen un rendimiento superior de CC a 18 GHz. Al integrar miniaturización de precisión con una construcción robusta, estas interconexiones garantizan una transmisión de señal fiable en los entornos más críticos para la misión.
Diseño impulsado por el rendimiento
En el corazón de nuestra tecnología se encuentra un compromiso con la integridad de la señal. Las características de pérdida de inserción y retorno ultrabajas garantizan una transmisión estable en sistemas de banda ancha, asegurando que sus aplicaciones de alta frecuencia funcionen con la máxima eficiencia. Esta ingeniería de precisión da como resultado un rendimiento que supera consistentemente las soluciones de interconexión estándar.
Fiabilidad eficiente en el espacio
Optimizar el espacio de la placa sin comprometer el rendimiento es fundamental en la electrónica moderna. Nuestros conectores RF SMA compactos y ligeros proporcionan la solución ideal, ofreciendo plena capacidad eléctrica y mecánica en una huella diseñada para la eficiencia espacial.
Soluciones de conectividad integrales
Ofrecemos una cartera completa de tipos de conectores RF SMA para satisfacer diversos requisitos de integración:
Conectores de cable: Para interconexión flexible.
Conectores de montaje en brida: Proporcionan un montaje seguro en panel.
Conectores de mamparo: Diseñados para un montaje robusto en particiones.
Conectores de montaje en PCB: Diseñados para la integración directa en placa.
Datos técnicos
|
Características eléctricas |
|
|
Número de modelo. |
SMA-JB3G-9 |
|
Impedancia |
50Ω |
|
Rango de frecuencia |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Tensión de resistencia dieléctrica |
750 V |
|
Resistencia de aislamiento |
≥ 5000 MΩ |
|
Características materiales y mecánicas |
|
|
Conductor central |
Aleación de cobre, Chapado en oroCuerpo y otros |
|
Aleación de cobre |
, Chapado en oroDieléctrico de aislamiento |
|
PTFE |
Tipo de cable |
|
.141, RG402, Cable semirrígido/flexible 3# |
Otro índice |
|
Resistencia a la niebla salina neutra de 96 horas |
Dimensión del contorno |
Conector RF SMA
Modelo: SMA-JB3G-9 (Resistencia a la niebla salina neutra de 96 horas)Aplicaciones
Aeroespacial
- Aviación
- Navegación
- Sistemas de radar
- Comunicaciones
- Dispositivo de prueba
- Instrumentos
- Electrónica
- Nuestros conectores RF SMA utilizan materiales de primera calidad y estrictos procesos de fabricación para garantizar la durabilidad y fiabilidad en entornos hostiles.
Embalaje y envío
Embalaje:
Cada conector SMA RF de aleación de cobre se embala de forma segura en una robusta caja de cartón con acolchado de espuma para evitar daños durante el transporte.Envío:
P1: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante con más de 23 años de experiencia en componentes de interconexión RF/microondas.
P2: ¿Qué productos puede ofrecer actualmente?
R:
Conector RF SMA, SSMA, SMP, SMPM, ASMP (más grande que SMP), CSMP (más pequeño que SMPM), N, TNC, TNCA, 2.92 mm, 3.5 mm, 2.4 mm, adaptadores, ensamblajes de cable, productos de guía de ondas, conectores herméticos de vidrio a metal, micro d-sub, juntas rotativas de microondas y otros componentes de microondas.P3: ¿Hay muestras gratuitas disponibles para el conector RF SMA?
R: Sí, si hay stock, hay muestras gratuitas disponibles con flete a cobrar.
P4: ¿Puede su empresa aceptar personalizar el conector RF SSMA?
R: Se da la bienvenida a ODM. Con más de 23 años de experiencia en ODM, Elite Electronics puede ayudar en el diseño, desarrollo de productos, investigación y desarrollo e integración de sus productos de interconexión.
P5: ¿Cuáles son los términos de pago del conector RF SSMA?
R: Podemos aceptar L/C, T/T, Western Union, Trade Assurance (tarjeta de crédito y T/T), etc.
P6: ¿Cuál es el plazo de entrega del conector RF SMA?
R: 5 días para pedidos de muestras, 3-4 semanas para pedidos de producción en masa (según diferentes cantidades, ODM, etc.)
P7: ¿Cómo entregará el conector RF SMA al cliente?
R: Generalmente, cooperamos con expresos internacionales como DHL, UPS, FedEx, TNT para permitir que nuestros clientes obtengan sus productos rápidamente pero con el menor flete. Mientras tanto, el envío por aire y por mar también está disponible.
P8: ¿Cuánto tiempo tengo que esperar antes de que llegue mi conector RF SMA?
R: 5-8 días laborables para el transporte aéreo, 3-8 días laborables para expresos internacionales.
P9: ¿Cómo es la calidad de su conector RF SMA?
R: Como proveedores de alta calidad de muchos proyectos nacionales de alta tecnología, ofrecer productos excelentes es nuestra forma de desarrollo. Tenemos un sólido equipo de control de calidad y un proceso muy estricto para garantizar nuestra calidad de acuerdo con diferentes estándares de calidad.
P10: ¿Cuál es su garantía del conector RF SMA?
R: Nuestra garantía es de 3 meses después de la entrega, Elite Electronic presta mucha atención al servicio postventa.
