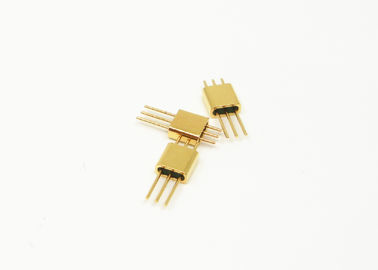

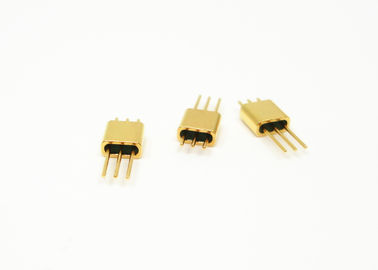

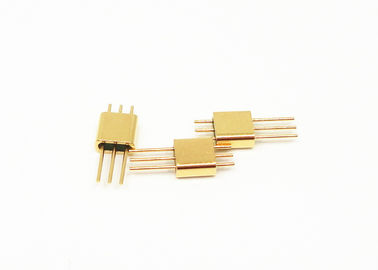

3 pines de aleación Kovar hermético de vidrio a conectores de sello de metal de alta precisión JMC-1553
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Cabecera de varios pines de vidrio a metal | Impedancia: | Otro |
|---|---|---|---|
| Alfiler: | 3 alfileres | Material de alfiler: | Kovar 4J29 |
| Vaso: | 7052,7070 | Enchapado: | Chapado en oro |
| Certificado: | ROHS ISO-9001-2015 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | Conectores de sellado de vidrio de aleación Kovar,Conectores de sellado hermético JMC-1553,conectores de vidrio de alta precisión |
||
Cabezales Múltiples de Aleación Kovar 4J29 de 3 Pines con Sellos Herméticos de Vidrio a Metal
Cabezales Múltiples Herméticos / Sellos de Vidrio a Metal RF / Alimentaciones DC /Perlas de Vidrio también se llama Aislante de Vidrio, Cabezal Hermético. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar sinterizada a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y acoplamiento, etc.
Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del Producto | Hermético Cabezales Múltiples |
| Impedancia | otro |
| Tipo | 3 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del Vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de Frecuencia | N/A |
| VSWR | N/A |
| Voltaje Soportado | ≥300V |
|
Hermeticidad Tasa de Fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de Aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para múltiples pines, |
| Temperatura de Operación | -65℃~+260℃ |

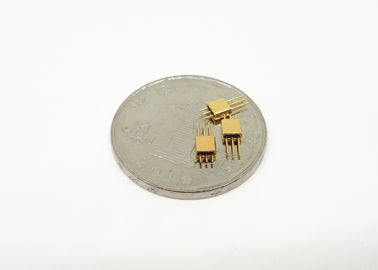

Imagen Detallada
Unidad:mm
Lista de Productos: Catálogo-Sellos Herméticos de Vidrio a Metal.pdf
| RF de Pin Único de 50Ω Serie JM | Opción de soldadura, acoplamiento y unión |
| RF de Pin Único de 50Ω Serie Estándar JM | Opción de soldadura, acoplamiento y unión |
| RF de Pin Único de 50Ω Serie No Estándar JM | Opción de soldadura, acoplamiento y unión |
| DC de Pin Único Serie JK | Opción de soldadura y unión |
| DC de Pin Único Serie Estándar JK | Opción de soldadura y unión |
| DC de Pin Único Serie No Estándar JK | Opción de soldadura y unión de cabeza de clavo |
|
Cabezal Múltiple Serie JMC
|
1-9 pines con 1-3 filas a elegir |
| Dimensiones personalizadas |
Amplia gama |
Características:
- Tamaño pequeño
- Ligero
- Hermético
- Calidad estable y alta fiabilidad
- Conductor interno: opción de unión de alambre de oro, soldadura y acoplamiento
Ventajas:
- Chapado en oro de 1.27um
- Estricto control de tolerancia
- Diseño estándar y personalizado a elegir.
- Productos y servicios de alta rentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Aplicación:
Amplia gama de aplicaciones en paquetes electrónicos, satélites, radar y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
NOTA:
Tenemos más de 100.000 tipos de Conectores Herméticos de Vidrio a Metal, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
