Conectores de sellado de vidrio a metal de superficie de unión de alambre de oro con 4 pines JMC-293-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Cabecera de clavos con varios pines | Impedancia: | Otro |
|---|---|---|---|
| Alfiler: | 4 pines con superficie de alambre de unión | Enchapado: | Chapado en oro |
| Material de alfiler: | Kovar 4J29 | Vaso: | 7052,7070 |
| Hermecidad: | <1.01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| Resaltar: | Conectores de vidrio y metal con alambre de oro,Conectores de cabeza de clavo de 4 pines JMC,Conectores de sellado de vidrio a metal con garantía |
||
Cabezal de clavija hermético de 4 pines con superficie de unión de alambre de oro
Cabezales herméticos multipin / Sellos de vidrio a metal Alimentaciones de RF / CC /Cuentas de vidrio también se llama Aislante de vidrio, Cabezal hermético. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc.
Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Cabezal hermético tipo cabeza de clavo Cabezales multipin |
| Impedancia | otro |
| Tipo | 4 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de frecuencia | N/A |
| VSWR | N/A |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/segundo @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para multipin, |
| Temperatura de funcionamiento | -65℃~+260℃ |

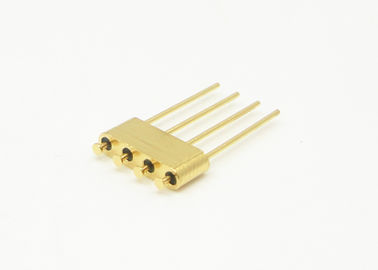

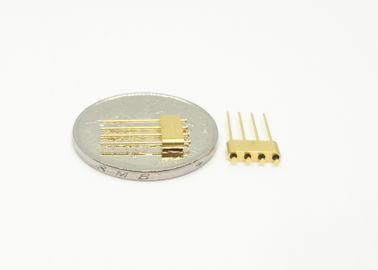

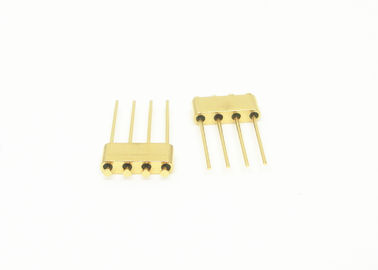

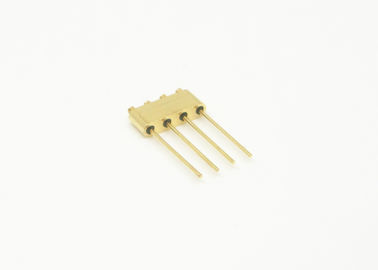

Dibujo y foto de JMC-293-JH
Unidad: mm
Lista de productos:
| Serie JM de pin único RF de 50Ω | Opción de acoplamiento y unión por soldadura |
| Serie JM estándar de pin único RF de 50Ω | Opción de acoplamiento y unión por soldadura |
| Serie JM no estándar de pin único RF de 50Ω | Opción de acoplamiento y unión por soldadura |
| Serie JK de pin único CC | Opción de soldadura y unión |
| Serie JK estándar de pin único CC | Opción de soldadura y unión |
| Serie JK no estándar de pin único CC | Opción de soldadura y unión tipo cabeza de clavo |
|
Serie JMC de cabezal multipin
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
Características:
- Tamaño pequeño
- Ligero
- Hermético
- Calidad estable y alta fiabilidad
- Conductor interno: opción de unión de alambre de oro, soldadura y acoplamiento
Ventajas:
- Chapado en oro de 1,27 um
- Estricto control de tolerancias
- Diseño estándar y personalizado a elegir.
- Productos y servicios de alta rentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Aplicación:
Amplia gama de aplicaciones en paquetes electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
NOTA:
Tenemos más de 100.000 tipos de Conectores herméticos de vidrio a metal, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
