Alta fiabilidad de sellado hermético de alimentación a través de 50Ω RF Impedancia ligera JM4018
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Sellos herméticos de vidrio a metal | Impedancia: | 50Ω RF |
|---|---|---|---|
| El revestimiento: | Revestidos de oro | El pin: | No casado |
| Material de las alfileras: | Kovar 4J29 | Vidrio: | 7052,7070, |
| Certificado: | ROHS ISO-9001-2015 | Hermecity: | <1> |
| Resaltar: | empalmes eléctricos sellados herméticamente,mini conector del rf |
||
Se trata de un sistema de ensamblaje hermético de alta fiabilidad.
Sellos herméticos de vidrio a metal de retroalimentación RF/DC /Cabeceras de varios pines/ConectorTambién se llamaInsulador de vidrio, cuentas de vidrioSe utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas.Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte.Las demás aleacionesEl conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y apareamiento, etc.Los aislantes de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Impedancia | 50Ω RF DC u otros |
| El tipo | 1 pin |
| Las filas | 1 línea |
| El color | con un contenido de aluminio superior a 10 ppm |
| Materiales para carcasas y alfileres | Kovar 4J29 |
|
Material de vidrio
Color de vidrio
|
Tipo 7050 o 7070
Verde o blanco
|
| Rango de frecuencia | DC ~ 50 GHz |
| VRSR | ≤ 12 |
| Resiste el voltaje | ≥ 300 V |
|
Hermeciedad Tasa de filtración |
<1.01325 X 10- ¿ Qué pasa?Pa*cm3/s Se trata de los siguientes:-9 añosel valor de las emisiones de CO2 < 1 x 10-9 añosEn el caso de los vehículos de la categoría M1, el valor de los valores de referencia se calculará de acuerdo con el punto 3. |
| Resistencia al aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para varios pines, |
| Temperatura de funcionamiento | -65°C~+260°C |

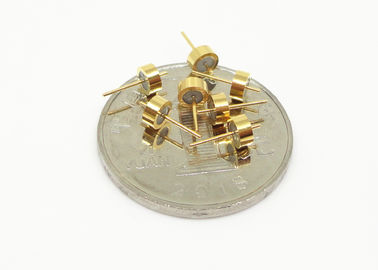

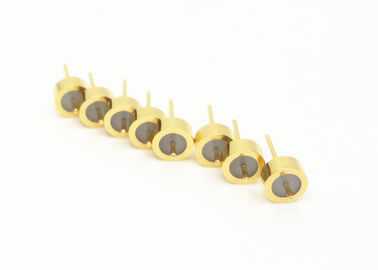

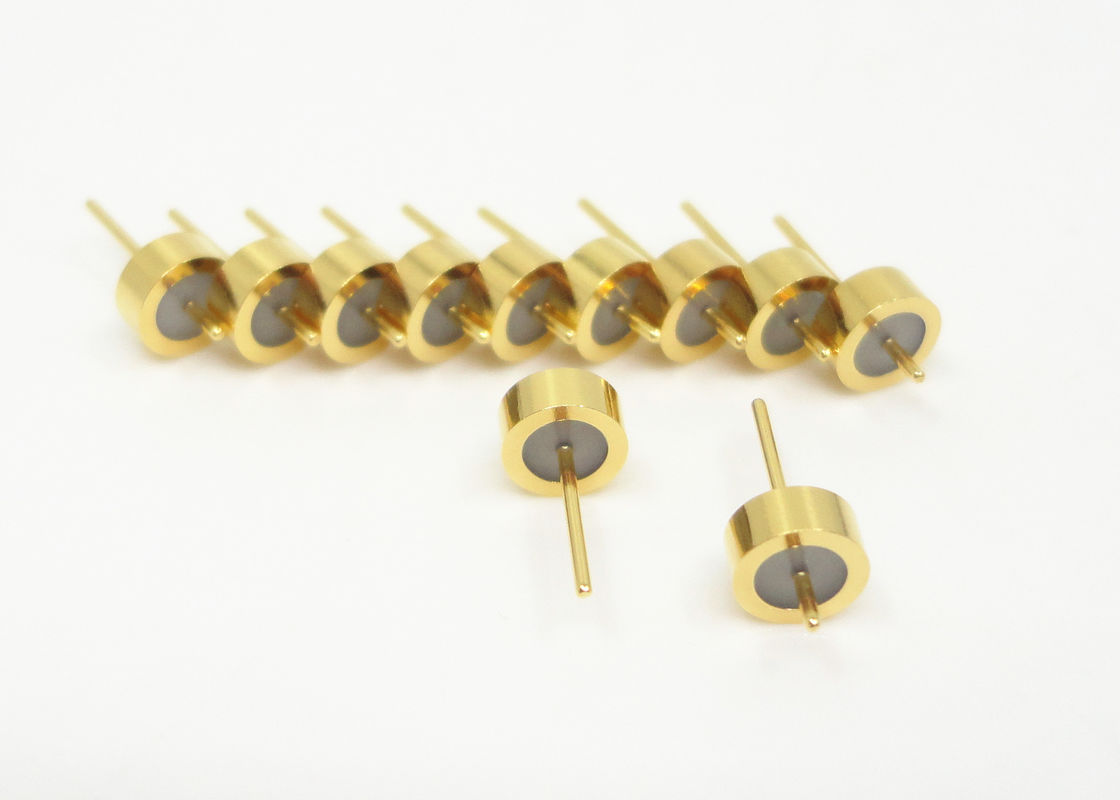

Dibujo de contorno y imagen de JM4018
| Número de modelo. | A. No | B. El trabajo | C. Las | d | D | Terminado |
| JM4018 | 1.8 | 7.6 | 9.5 | 0.5 | 4 | Soldadura / apareamiento |
Lista de productos:
| 50Ω RF Serie JM de un solo pin | Solución de soldadura y selección de acoplamiento |
| 50Ω RF de una sola perilla de la serie estándar JM | Solución de soldadura y selección de acoplamiento |
| 50Ω RF de un solo pin JM Serie no estándar | Solución de soldadura y selección de acoplamiento |
| DC serie JK de un solo pin | Opción de soldadura y unión |
| DC de un solo pin JK serie estándar | Opción de soldadura y unión |
| DC serie no estándar de un solo pin JK | Opción de soldadura y unión de cabeza de clavo |
|
Cabecera de varios pines serie JMC
|
1-9 pines con 1-3 filas de elección |
| Dimensiones personalizadas |
Amplia gama |
Características:
- Es pequeño.
- ligero
- Es hermético.
- Calidad estable y alta fiabilidad
- conductor interno: método de unión, soldadura y acoplamiento de alambre de oro a elección
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el ejército, aviónica, aeroespacial y automotriz archivado.Productos de ondas milimétricas.
Ventajas:
- Grado militar con 1,27um de oro
- Es muy estricto.Control de las tolerancias
-Diseño estándar y personalizado para elegir.
- Está muy alto.productos y servicios rentables
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 100.000 tipos deConectores herméticos de vidrio a sello metálico,Si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
