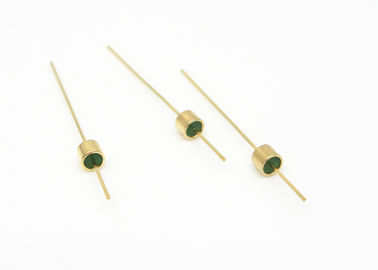

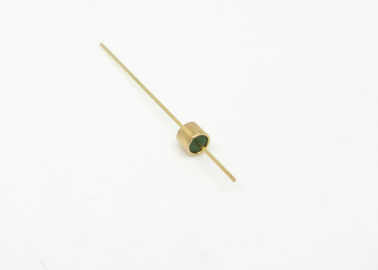

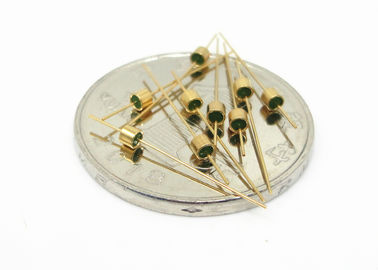

Retroceso de sello de vidrio a metal de pequeño tamaño para soluciones herméticas Alta confiabilidad JM2016B
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Sellos de vidrio a metal | Impedancia: | Feedthrus de DC |
|---|---|---|---|
| Alfiler: | soltero | Enchapado: | Chapado en oro |
| Material de alfiler: | Kovar 4J29 | Material de la carcasa: | Kovar 4J29 |
| Vaso: | 7052,7070 | Color de vidrio: | Blanco verde |
| Hermecidad: | <1.01325 x 10e-08 std.cc/s | Personalizado: | Aceptado |
| Resaltar: | de vidrio pequeño para el sello de metal de alimentación,conector de sellado de vidrio hermético,alta fiabilidad de la entrada de vidrio en el metal |
||
Sellos de paso de corriente continua con revestimiento de oro para soluciones herméticas
Catálogo-Sellos herméticos de vidrio a metal.pdf
Perlas de vidrio/Sellos herméticos de RF/CC de vidrio a metal también se llamaAislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos dealeación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Número de modelo | JM2016B |
| Impedancia |
RF/50 Ohm
|
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070 o DM308
Verde o Blanco
|
| Rango de frecuencia | CC ~ 50 GHz |
| VSWR | ≤1.2 |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65°C~+260°C |
Producto:
| Número de modelo | A | B | C | d | D | Terminación |
| JM2016B | 1.6 | 4.6 | 20.4 | 0.3 | 2 | Acoplado/Soldado |
Características:
- Tamaño pequeño
- Hermético
- Ligero
- Calidad estable y alta fiabilidad
- Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Ventajas:
- Chapado en oro de 1.27um
- Estrictocontrol de tolerancias
- Diseño estándar y personalizado a elegir.
- Productos y servicios de altarentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Aplicación:
Amplia gama de aplicaciones en paquetes electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Productos relacionados:
Perfil de la empresa:
Xi'an Elite Electronics Co., Ltd.
Fundada en agosto de 2003, Elite Electronics es un fabricante y exportador fiable deconectores eléctricos de RF, adaptadores de RF, ensamblajes de cables, guías de onda y juntas rotativas de microondas multicanal, etc.Estos interconectores eléctricos de RF se utilizan ampliamente en la industria aeroespacial, la aviación, la navegación, las comunicaciones, las antenas y otros sistemas eléctricos importantes.
Como proveedor cualificado de componentes para muchos proyectos nacionales de alta tecnología, Elite Electronics cuenta con más de 23 años de experiencia en ODM en componentes de interconexión.
Hay muestras disponibles. Póngase en contacto con nosotros para obtener más detalles.
