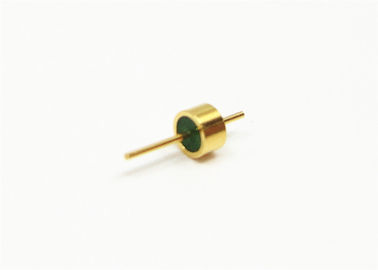

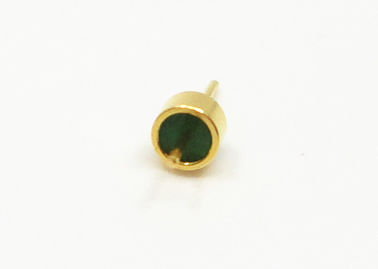

Conector hermético de un solo alfiler con impedancia Rf de 50 Ohm para el sector aeroespacial de pequeño tamaño JM2012
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | RF Feedthrough de vidrio a los sellos metálicos | Impedancia: | Radiofrecuencia de 50 Ohm |
|---|---|---|---|
| El revestimiento: | Revestido de oro con 1,27um | Certificado: | Se aplican las siguientes condiciones: |
| El pin: | No casado | Nombre: | Kovar Hermético |
| Vidrio: | 7052,7070 | Tasa de filtración: | < 1,01325 X 10-3 Pa·cm3/s |
| Resaltar: | empalmes eléctricos sellados herméticamente,mini conector del rf |
||
50 ohmSellos de vidrio a metal Retroalimentación de RF
Reacciones de RF/DC/ Sellos herméticos de vidrio a metal/ Cabeceras de varios pines/ConectorTambién se llamaAislador de vidrio, cuentas de vidrioSe utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas.Son uno de los componentes más críticos en los componentes de sellado.
Características:
-Las demás:
- Es pequeño.
- ligero
- Calidad estable y alta fiabilidad
- conductor interno: método de unión, soldadura y acoplamiento de alambre de oro a elección
Especificación:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Número de modelo. | JM2012 |
| Impedancia | 50 ohms de frecuencia |
| El tipo | 1 pin |
| Las filas | 1 línea |
| El color | con un contenido de aluminio superior a 10 ppm |
| Materiales para carcasas y alfileres | Kovar 4J29 |
|
Material de vidrio
Color de vidrio
|
Tipo 7050 o 7070
Verde o blanco
|
| Rango de frecuencia | DC ~ 50 GHz |
| VRSR | ≤ 12 |
| Resiste el voltaje | ≥ 300 V |
|
Hermeciedad Tasa de filtración |
< 1,01325 X 10- ¿ Qué pasa?Pa*cm3/s Se trata de los siguientes:-9 añosel valor de las emisiones de CO2 < 1 x 10-9 añosEn el caso de los vehículos de la categoría M1, el valor de los valores de referencia se calculará de acuerdo con el punto 3. |
| Resistencia al aislamiento | ≥ 2000MΩ |
| Temperatura de funcionamiento | -65°C~+260°C |
Ventajas:
- Grado militar con 1,27um de oro.
- Es muy estricto.Control de las tolerancias
-Diseño estándar y personalizado para elegir.
- Muy alto.productos y servicios rentables
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el ejército, aviónica, aeroespacial y automotriz archivado.Productos de ondas milimétricas.

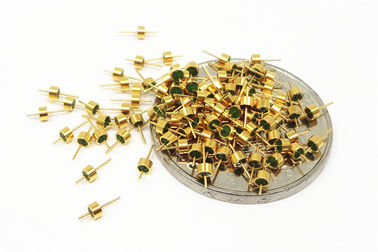

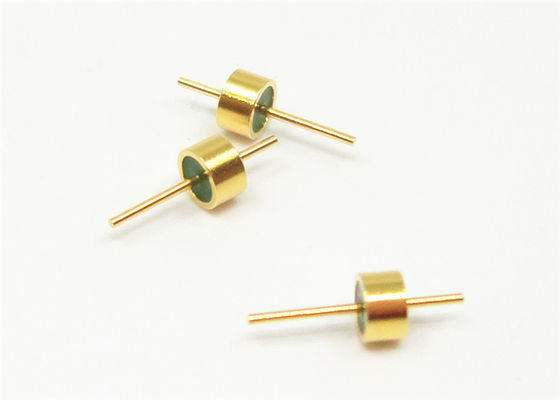

Imagen detallada
Unidad ((mm)
Producto:
| Modelo | A. No | B. El trabajo | C. Las | d | D | Nota | |||||||
| JM2012 | 1.2 | 1.8 | 6 | 0.3 | 2 | M/S | |||||||
|
M/S =fabricación / soldadura No obstante lo dispuesto en el apartado 1 del presente artículo, El tamaño mostrado en la tabla es sólo una pequeña parte de estoRF De una sola brocha Sellos herméticos de vidrio a metalSi necesita documentación, productos similares, compatibles o de reemplazo, póngase en contacto con nosotros. |
|||||||||||||
