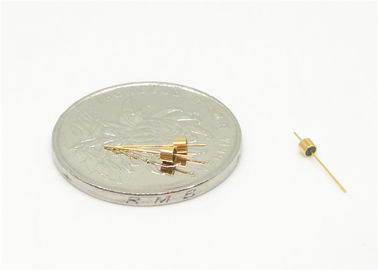

Conectores eléctricos herméticos de un solo alfiler Kovar 4J29 Material Superficie dorada JM2016A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Sellos herméticos de vidrio a metal | Enchapado: | Chapado en oro |
|---|---|---|---|
| Impedancia: | 50 ohmios | Certificado: | Se aplican las siguientes condiciones: |
| Alfiler: | soltero | Material: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | Conectores eléctricos herméticos Kovar,Conectores de sellado de vidrio y metal chapados en oro,Conectores de un solo pin material 4J29 |
||
Sellos de vidrio a metal de 50 ohmios para RF, conectores sellados herméticamente
Sellos de vidrio a metal herméticos para RF/DC /Cabezales multipin /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | . Si necesita documentación, productos similares, compatibles o de reemplazo, contáctenos. |
| Impedancia | RF de 50 ohmios |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de frecuencia | DC~50 GHz |
| VSWR | ≤1.2 |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para multipin, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
-Tamaño pequeño
-ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación de paquetes electrónicos, satélites, radar y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con SMA, productos de onda milimétrica.
Ventajas:
-Chapado en oro de 1.27um
-Estricto control de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta rentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

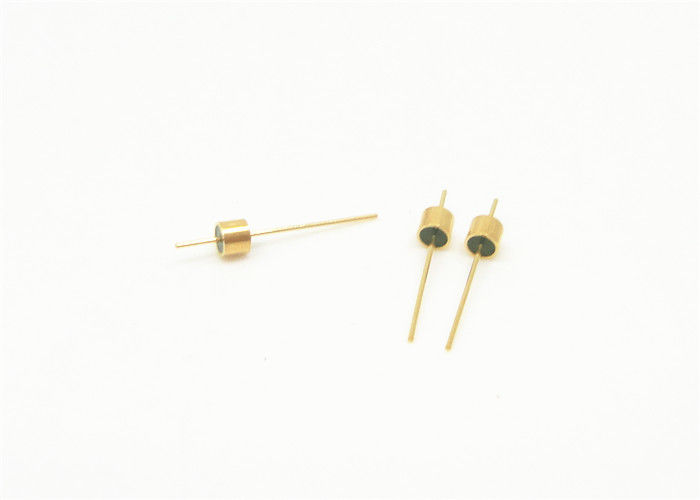

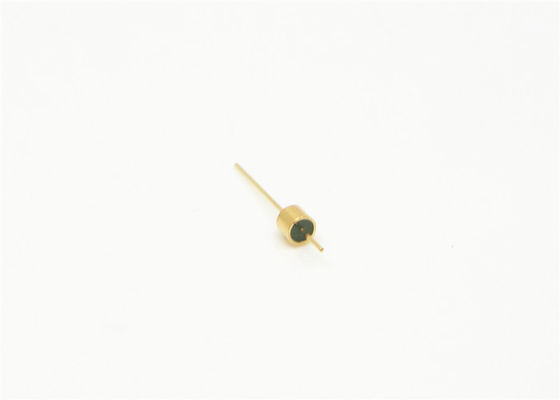

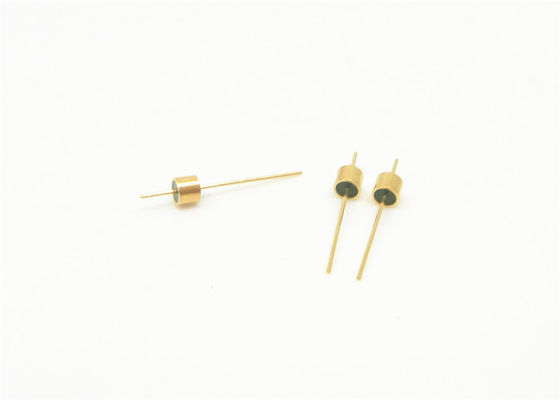

Imagen detallada
Unidad (mm)
Producto :
| Modelo | A | B | C | d | D | Nota | |||||||
| JM2016A | 1.6 | 2.4 | 12 | 0.3 | 2 | M/S | |||||||
|
M/S=fabricación / soldadura NOTA: El tamaño mostrado en la tabla es solo una pequeña parte de estos RF Sellos de vidrio a metal herméticos de un solo pin . Si necesita documentación, productos similares, compatibles o de reemplazo, contáctenos.Catálogo-Sellos herméticos de vidrio a metal.pdf |
|||||||||||||
