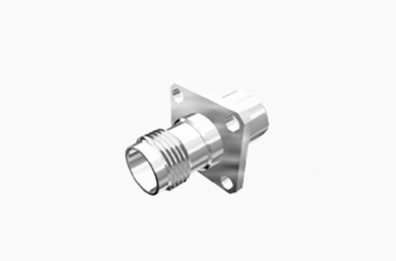

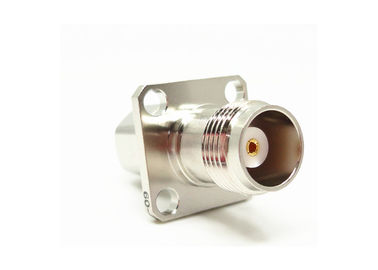

Conector coaxial RF de brida de 4 agujeros para cable SFF-50-1.5-1/SYV-50-2-1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | Platación: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Las demás |
| Tipo de producto: | Es recto. | ||
| Resaltar: | conector de tabique hermético del tnc,conector del enchufe del tnc |
||
Conector coaxial RF de brida de 4 agujeros para cable SFF-50-1.5-1/SYV-50-2-1
El producto de la serie TNC está diseñado como una versión roscada del conector BNC, los conectores TNC RF cuentan con hilos de tornillo para el apareamiento.unidad impermeable roscada con una impedancia constante de 50 ohmsLos conectores TNC, que funcionan desde DC-11ghZ, tienen dos tipos de conectores: de polaridad estándar y inversa. Estos conectores de bajo costo suelen utilizar componentes moldeados y moldeados a presión.Mientras que el rendimiento no será igual a los productos de grado industrial o militarEstos conectores son ideales para su uso en una variedad de aplicaciones comerciales.Comunicaciones y mercados industriales generales. polaridad inversa y 75 ohm TNC también están disponibles.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
Dibujo detallado
Características:
1Aunque el rendimiento no será igual al de los productos industriales o militares, estos conectores RF crimp son ideales para su uso en una variedad de aplicaciones comerciales.
2El conector electrónico RF de la serie TNC está diseñado como una versión roscada del conector BNC.
3Los conectores RF TNC son unidades impermeables en miniatura con rosca con una impedancia constante de 50 ohm, que funcionan desde DC-11 GHz
4Hay dos tipos de conectores TNC: polaridad estándar y polaridad inversa
5, Estos conectores RF de fábrica de suministradores de China de bajo costo utilizan típicamente componentes moldeados y moldeados.
6Los productos de la serie TNC son una especie de unión en espiral, tiene anchura de trabajo frecuente, unión confiable.
Aplicación:
1Comunicación inalámbrica:
Los conectores TNC se utilizan ampliamente en sistemas de comunicación inalámbrica como estaciones base, sistemas de antenas y equipos de radio.Su excelente rendimiento eléctrico garantiza una transmisión de señal estable y eficiente.
2Equipo de ensayo y medición:
En los equipos electrónicos de prueba y medición, los conectores TNC se utilizan para conectar generadores de señal, analizadores de espectro y otros instrumentos de medición.Sus características de alta precisión y baja pérdida los hacen ideales para equipos de ensayo.
3Automatización industrial:
En los sistemas de control de automatización industrial, los conectores TNC se utilizan para conectar una variedad de sensores y controladores para garantizar una transmisión de datos precisa y en tiempo real.
4Investigación científica:
En la investigación científica, especialmente en los experimentos de física y los equipos de observación astronómica,Los conectores TNC se utilizan para conectar fuentes de señal de alta frecuencia y equipos de recepción para proporcionar una transmisión de señal de alta fidelidad.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
