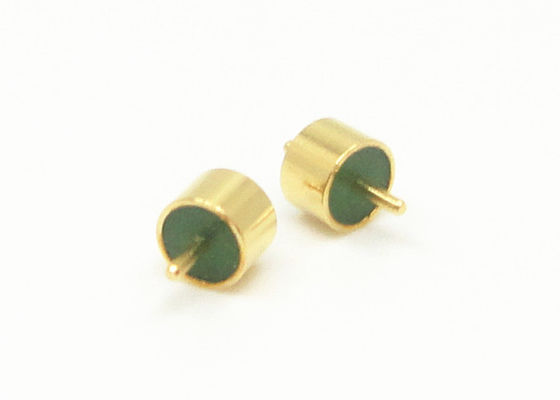

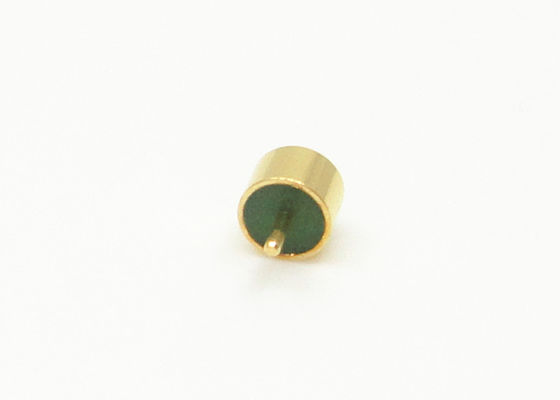

Conectores herméticos de vidrio a metal de corte recto, 50 Ohm, paso de RF JM3020G
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Sellos herméticos de vidrio a metal | Enchapado: | Chapado en oro |
|---|---|---|---|
| Impedancia: | 50Ω RF | Certificado: | ROHS ISO-9001-2015 |
| Alfiler: | soltero | Material: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | Conectores herméticos de vidrio a metal,Conectores de paso de RF de 50 Ohm,Sellos de vidrio a metal de corte recto |
||
Conectores herméticos de vidrio a metal de corte recto de 50 ohmios
Sellos herméticos de vidrio a metal, alimentadores de RF/CC /Cabezales multipin/Conectortambién se llamaAislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos dealeación Kovarque se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc.Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Impedancia | RF de 50Ω |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
tipo 7052 o 7070
Verde o Blanco
|
| Rango de frecuencia | CC ~ 50 GHz |
| ROE | ≤1.2 |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para multipin, |
| Temperatura de funcionamiento | -65°C~+260°C |
Características:
-Tamaño pequeño
-ligero
-Hermético
-Calidad estable yalta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en paquetes electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-chapado en oro de 1.27um
-Estrictocontrol de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de altarelación costo-efectividad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

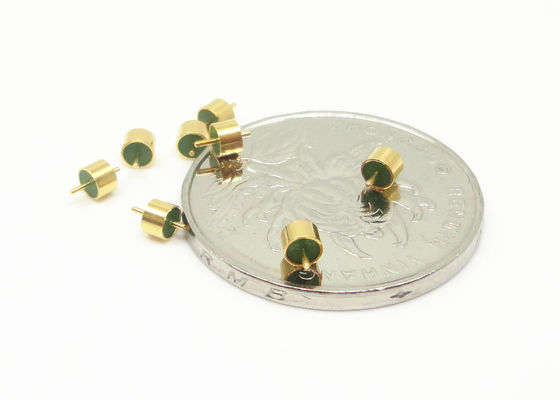

Imagen detallada
Lista de productos: Catálogo-Sellos herméticos de vidrio a metal.pdf
| RF de 50Ω de un solo pin serie JM | Soldadura, acoplamiento y elección de unión |
| RF de 50Ω de un solo pin serie JM estándar | Soldadura, acoplamiento y elección de unión |
| RF de 50Ω de un solo pin serie JM no estándar | Soldadura, acoplamiento y elección de unión |
| CC de un solo pin serie JK | Elección de soldadura y unión |
| CC de un solo pin serie JK estándar | Elección de soldadura y unión |
| CC de un solo pin serie JK no estándar | Elección de soldadura y unión de cabeza de clavo |
|
Cabezal multipin serie JMC
|
1-9 pines con elección de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
NOTA:
Tenemos más de 100.000 tipos deConectores herméticos de vidrio a metal,si no encuentra el conector que está utilizando, contáctenos con sus detalles.
