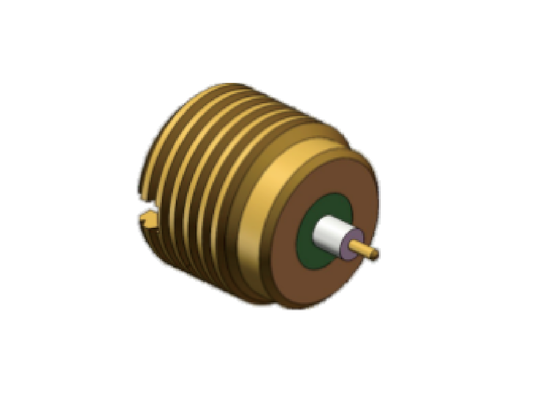

Diámetro interior liso hermético del tabique hermético masculino 40GHz del conector SMP RF de la aleación de Kovar de 50 ohmios con el tornillo M5X0.5-6g
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF SMP | Frecuencia: | CC ~ 40 GHz |
|---|---|---|---|
| Caparazón: | Aleación Kovar, chapado en oro. | Contacto Centro: | Aleación Kovar, chapado en oro. |
| Resistencia de aislamiento: | 5000 ohmios | DWV: | 500V |
| Tensión nominal: | 170V | imdependencia: | 50Ω |
| Rango de temperatura: | -55℃~+125℃ | Dieléctrico: | Vaso |
| Género: | enchufe masculino | Montaje: | Montaje de mamparo, tornillo M5X0.5-6g |
| Interfaz: | Retén total | ||
| Resaltar: | Varón del conector de SMP RF de 50 ohmios,conector hermético de SMP de la aleación de Kovar,conector de SMP RF con el tornillo M5X0.5 |
||
Descripción del producto:
Conector RF SMP Macho Bulkhead Full Detent Limited Detent Smooth Bore 40GHz 50 Ohm
Los conectores RF SMP de alto rendimiento de Elite Electronics ofrecen un rendimiento de integridad de señal excepcional en frecuencias de hasta 40 GHz. Con un exclusivo diseño de acoplamiento push-pull sin herramientas, estos conectores RF SMP reducen drásticamente el tiempo del ciclo de ensamblaje sin necesidad de engorrosas llaves dinamométricas durante la instalación.
Suministramos múltiples variantes estructurales, incluyendo tipos rectos, en ángulo recto y montados en brida, junto con tres estilos distintos de clavija macho: Full Detent, Limited Detent y Smooth Bore. Los clientes pueden ajustar de forma flexible la fuerza de sujeción y la compacidad del diseño para que coincidan perfectamente con las demandas únicas de aplicaciones de microondas y ondas milimétricas de alta frecuencia.
Comparación de fuerzas:La fuerza de inserción y extracción sigue la jerarquía:Full Detent > Limited Detent > Smooth Bore.
Dimensión del contorno de Conector RF SMP macho bulkhead, Modelo : SMP(M)-JYD82-S
| No. de modelo | Interfaz | Sellado hermético, Profundidad de acoplamiento: 2.79mm |
| SMP(M)-JYD10 | Limited Detent | Sellado hermético, Profundidad de acoplamiento: 2.79mm |
| SMP(M)-JYD10-S | Smoth Bore | Sellado hermético, Profundidad de acoplamiento: 2.79mm |
| SMP(M)-JYD10-F | Full Detent | Sellado hermético, Profundidad de acoplamiento: 2.79mm |
| SMP(M)-JYD10G | Limited Detent | Sellado hermético, Profundidad de acoplamiento: 2.79mm |
Nota: También tenemos pines con OD de 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, no dude en contactarnos si necesita pines de diferentes tamaños.
Aplicaciones:
Xi'an Elite Electronics es un Fabricante líder de Conectores, Adaptadores y Ensamblajes de Cable RF/Microondas/Guía de Ondaal servicio de la industria aeroespacial, de aviación, de navegación, de satélites, de radar, de comunicaciones y de electrónica. Empaque y Envío:
Empaque:
Dimensiones del paquete: Caja pequeña exterior con L 26.5cm *W18.5cm *H14cm
Envío:
Tiempo de envío: 5-10 días hábiles para conectores RF SMP en stock. Para la nueva producción, tomará aproximadamente 8-12 semanas. El tiempo de entrega que proporcionamos es
conservadorpara garantizar la calidad del producto antes del envío.
