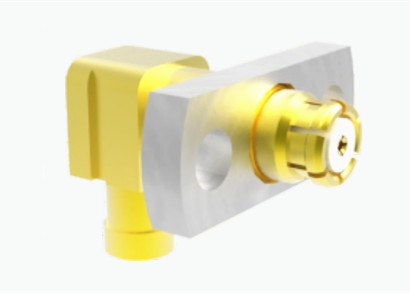

Conector RF de ángulo derecho femenino SMP con brida de rotación libre de 360 ° para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial de RF SMP | Platación: | Revestimiento con oro |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| Sexo: | Mujeres | Estilo corporal: | Ángulo recto |
| Tiempo de vida: | 500 ciclos | Método del soporte: | Montura de la brida |
| Resaltar: | CXN3506/MF108A Conector de RF de cable SMP,Conector de RF de ángulo derecho femenino SMP |
||
Conector RF de ángulo derecho femenino SMP con brida de rotación libre de 360 ° para cable CXN3506/MF108A
Introducción del conector RF SMP
SMP es un conector coaxial de RF en miniatura que presenta un tamaño pequeño, un peso ligero, un excelente rendimiento sísmico y un amplio rango de frecuencia de trabajo.Funciona hasta 30GHz (nuestro conector SMP de alto rendimiento puede alcanzar 40GHz), y el tapón viene en tres formas de interfaz: desactivación completa, desactivación limitada y orificio sin hilos (incluido el frenado).Estas diversas opciones de interfaz pueden satisfacer las necesidades de movimiento axial o radial durante el apareamiento ciego cuando se utilizan conectores de banda ancha juntosEs adecuado para situaciones de instalación que requieren una alta fiabilidad y densidad modular.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Resistencia central | El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |

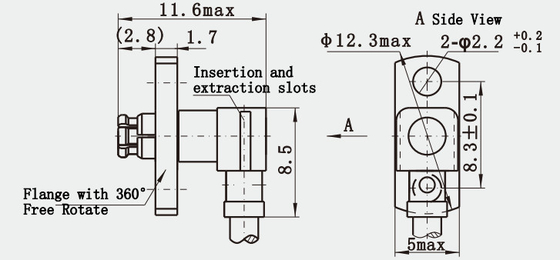

Dibujo detallado deConector RF de ángulo derecho femenino SMP con brida de rotación libre de 360 ° para cable CXN3506/MF108A:
Características del conector SMP:
1Tipo de conexión de encendido: El conector SMP emplea un diseño de encendido que permite una conexión y desconexión rápida y fácil.
2. Diversas formas de interfaz: Proporciona tres tipos de interfaces: desactivación completa, desactivación limitada y orificio sin hilos (incluido el frenado), satisfaciendo diferentes requisitos de conexión.
3. Opciones Snap-In: Además del tipo push-on, las variantes snap-in del conector SMP están disponibles, ofreciendo a los usuarios más opciones.
Aplicaciones:
El cable de conector SMP es ideal para aplicaciones de alta densidad de radiofrecuencia / microondas debido a su diseño compacto, gran adaptabilidad y operación conveniente.Sus diversas formas de interfaz y su diseño fácil de usar permiten conexiones o desconexiones rápidas y confiables en diferentes entornos, satisfaciendo las demandas de la tecnología de conectividad moderna de alto rendimiento.
Catálogo del producto:
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF de tipo N |
| Conector TNC RF |
| Conector RF MCX/MMCX |
| Conector de RF BNCConectores de onda milímetros (2.4 mm, 2.92 mm) |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMP, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
