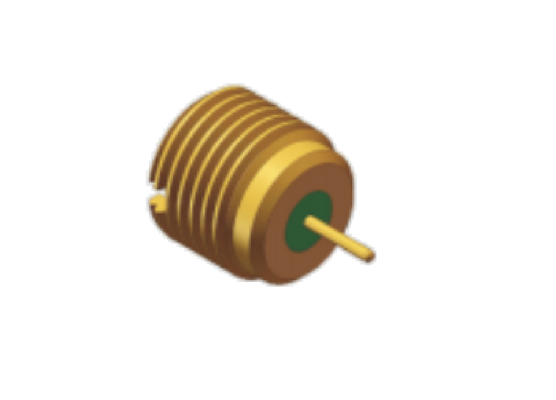

50 ohmios platearon el diámetro interior liso del tabique hermético masculino del conector de SMP RF del sellado de vidrio hermético 40GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF SMP | Frecuencia: | CC ~ 18 GHz |
|---|---|---|---|
| Contacto Centro: | Aleación Kavar, chapado en oro. | Caparazón: | Aleación Kavar, chapado en oro. |
| DWV: | 500V | Resistencia de aislamiento: | 5000 ohmios |
| Tensión nominal: | 170V | Rango de temperatura: | -55℃~+125℃ |
| imdependencia: | 50Ω | Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponibles |
| Dieléctrico: | Vaso | Interfaz: | El taladro es liso |
| Montaje: | Soporte del tabique hermético | Género: | enchufe masculino |
| Resaltar: | Conector hermético SMP RF de 50 ohmios,conector hermético chapado en oro SMP,conector RF de ánima lisa de 40GHz |
||
Descripción del producto:
Conector de RF SMP Pared masculina Detención completa Detención limitada Borrado liso 40GHz 50 Ohm
Los conectores de RF Elite Electronics SMP funcionan hasta 40 GHz y ofrecen una excelente integridad de la señal en todo el rango de frecuencia,con una capacidad de transmisión de señal de alta frecuencia de baja pérdida y sin distorsiónEquipados con nuestra propia interfaz de apareamiento sin herramientas, los conectores permiten un montaje rápido sin llaves de torque voluminosas.reducir drásticamente el tiempo de ciclo de producción y aumentar la eficiencia de la fabricación en masa.
Se ofrece una gama completa de configuraciones, incluyendo versiones rectas, de ángulo recto y de montaje en brida.Los clientes pueden seleccionar modelos de acuerdo con el diseño del equipo y la fuerza de bloqueo requerida para equilibrar de manera flexible la fuerza de retención y la densidad de integración del cableadoEstos conectores son ideales para aplicaciones de alta frecuencia de precisión, tales como instrumentos de prueba de microondas, módulos de ondas milimétricas y equipos de RF compactos.
Comparación de fuerzas:La fuerza de inserción y de extracción sigue la jerarquía:El sistema de retención de la carga se utilizará en el ensayo de la carga..
Dimensión de contornode lasConector RF SMP Conector de mamparo masculino, modelo : SMP(M)-JYD82-S
|
Número de modelo. |
- ¿ Qué? | d | Interfaz | Nota |
| SMP ((M) -JYD43 | 2.7 mm | 0.39 | Detención limitada | Hermético, profundidad de activación: 2.79 mm. |
| SMP(M) -JYD43-S | 2.7 mm | 0.39 | El taladro es liso | Hermético, profundidad de activación: 2.79 mm. |
| SMP ((M) -JYD65 | 1.5 mm | 0.3 | Detención limitada | Hermético, profundidad de activación: 2.79 mm. |
| SMP(M)-JYD82 | 2.1 mm | 0.39 | Detención limitada | Hermético, profundidad de activación: 2.79 mm. |
| SMP(M)-JYD82-S | 2.1 mm | 0.39 | El taladro es liso | Hermético, profundidad de activación: 2.79 mm. |
| SMP ((M) -JYD92-F | 2.9 mm | 0.6 | Detención completa | Hermético, profundidad de activación: 2.79 mm. |
Nota: también tenemos el pin OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, no dude en ponerse en contacto con nosotros si necesita pines de diferentes tamaños.
Aplicaciones:
Xi'an Elite Electronics es a) el Fabricante líder de Conectores de RF/microondas/guía de ondas, adaptadores& Los conjuntos de cables Servicio de la industria aeroespacial, de la aviación, de la navegación, del satélite, del radar, de las comunicaciones y de la electrónica.
Embalaje y envío:
Embalaje:
Dimensiones del envase: Caja exterior pequeña con L 26.5cm * W 18.5cm * H 14cm
Envío:
Tiempo de envío: 5-10 días laborables para el conector de adaptadores coaxial RF almacenados.conservadoresgarantizar la calidad del producto antes de su envío.
