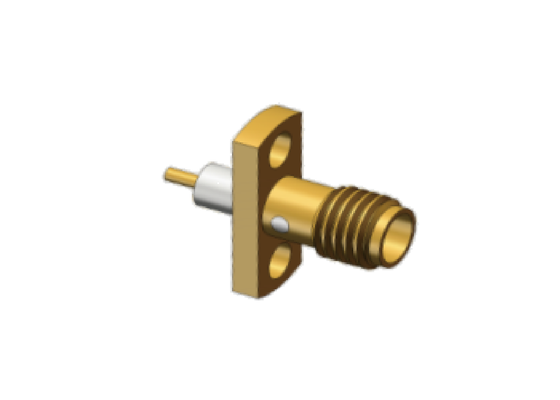

Conector coaxial RF Mini SMA Jack chapado en oro con carcasa de aleación de cobre de montaje en Panel de 2 orificios hasta 18GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de panel mini SMA hembra | Modelo: | SSMA-KFD178 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Impedancia: | 50Ω |
| DWV: | 750V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | Aleación de cobre, chapada en oro. | Conductor exterior: | Aleación de cobre, chapada en oro. |
| Método de montaje: | Montaje en panel de 2 orificios | Aisladores: | PTFE |
| Resaltar: | Conector SMA de panel de 2 agujeros,conector coaxial de RF con chapa de aleación de cobre SMA de 18 GHz,copper alloy SMA jack 18GHz |
||
Descripción del Producto:
El conector coaxial RF de la serie Mini SMA es un producto miniaturizado del conector SMA.
Los conectores coaxiales SSMA RF son el derivado miniaturizado ultracompacto de las interfaces SMA estándar, diseñados para resolver la limitación de espacio en sistemas de microondas de alta densidad. Ocupando solo el 70% de la dimensión total de los conectores SMA convencionales, ofrecen una capacidad de diseño de ahorro de espacio incomparable para módulos de PCB compactos y mini dispositivos de prueba.
Con un factor de forma ultrapequeño, una respuesta de banda ancha ultraancha, una consistencia eléctrica superior y una estabilidad mecánica robusta, esta serie de conectores roscados cuenta con una confiabilidad excepcional a largo plazo bajo vibración y ciclos de temperatura. Al adoptar una estructura de bloqueo roscada precisa 10-36UNF-2 con una impedancia característica estandarizada de 50 Ω, los conectores SSMA admiten una transmisión de señal estable a través de CC a 30 GHz, superando con creces el límite de frecuencia superior efectivo de los conectores SMA comunes.
Construidos para la integridad de la señal de ondas milimétricas de alta precisión, los conectores SSMA mantienen un VSWR ultra bajo y una pérdida de inserción mínima en todo el ancho de banda, lo que elimina la distorsión de la señal y la desviación de medición comunes con las interfaces SMA de gran tamaño a 26,5 GHz+. Ampliamente adoptado en comunicación por microondas de alta gama, equipos de prueba y medición de precisión, aviónica aeroespacial, radar de matriz en fase, sistemas electrónicos y módulos de detección de RF compactos, sirve como la solución de actualización óptima cuando los conectores SMA estándar no pueden satisfacer las demandas de miniaturización y alta frecuencia.
Conectores coaxiales SSMA RFDimensión de la interfaz:
Dimensión de contornode conectores Microstrip coaxiales RF hembra SSMA de aleación de cobre con montaje de brida de 2 orificios: SSMA-KFD178 (Unidad: mm)
Respecto a esta serie, tenemos algunos modelos similares con carcasa de aleación de cobre, carcasa de acero inoxidable, el modelo con diferente longitud total, diferente longitud deSuperficie convexa de aislamiento y diferentes longitudes de pasadores y diámetro exterior de 0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm para satisfacer las diversas necesidades de los clientes.
Conector coaxial RF mini SMA hembra de aleación de cobre de montaje en panel de 2 orificiosrs conSuperficie convexa de aislamiento: SSMA-KFD178
Otro modelo similar:
Conector coaxial RF Mini SMA Jack de acero inoxidable con montaje en panel de 2 orificiosrs: SSMA-KFD211G y SSMA-KFD214G
Aplicaciones:
Xi'an Elite Electronic es unFabricante líder de soluciones de interconexión sistemáticasirviendo principalmente a los sectores aeroespacial, aviación, navegación, radar, comunicaciones, medición,electrónicacampos.
Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y confiabilidad en entornos hostiles.
Embalaje y envío:
Embalaje:
El conector coaxial RF hembra SSMA de montaje en panel de 2 orificios se empaqueta cuidadosamente en una caja de cartón para garantizar su protección durante el transporte.
Envío:
Enviamos el conector SSMA de montaje en panel mediante un servicio de mensajería confiable para garantizar una entrega rápida y segura a nuestros clientes. Los clientes recibirán un número de seguimiento. después del envío.
