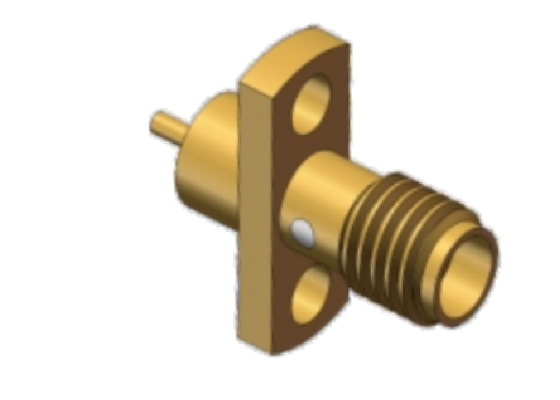

SSMA hembra SSMA Jack montaje con brida 18GHz VSWR menos de 1,3 usando componente de microondas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector Microstrip de montaje en brida hembra SSMA | Modelo: | Se aplicarán las siguientes medidas: |
|---|---|---|---|
| Rango de frecuencia: | 0.3MHz a 18GHz | Alojamiento: | Chapado en oro de aleación de cobre |
| Contactos: | Cobre de aleación, recubierto de oro | Aislante: | PTFE |
| Resistencia de aislamiento: | > 5000 MΩ | DWV: | Las demás: |
| Inminencia: | 50Ω | Temperatura: | -55℃~+125℃ |
| en stock: | Muestras en stock | ||
| Resaltar: | Conector SSMA hembra para montaje en brida,Conector RF SSMA 18 GHz,Jack SSMA ROE 1.3 |
||
Descripción del producto:
|
Características eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de frecuencia
|
CC~18GHz
|
|
|
Tensión nominal
|
250VRMS
|
|
|
Resistencia a la tensión dieléctrica
|
750VRMS
|
|
|
Resistencia de aislamiento
|
≥5000MΩ
|
|
|
|
Conductor exterior
|
Normal≤2.5mΩ
|
|
Conductor central
|
Normal≤4mΩ
|
|
|
ROE
|
≤1.3
|
|
| ROE | CC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Recto | ≤1.3 | ≤1.35 | ≤1.4 | |
| Ángulo recto | ≤1.3 | |||
| Adaptador | ≤1.3 | ≤1.35 | ≤1.4 | |
| Otros | ≤1.3 |
La dimensión del contorno de los conectores de montaje de brida hembra SSMA de pasivación de acero inoxidable Modelo: SSMA-KFD19
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores de RF, componentes de microondas/guías de onda y conjuntos de cables, que presta servicios en los campos aeroespacial, aviación, navegación, satélites y radar comunicaciones durante más de 23 años.
Personalización:
Servicios de personalización de productos para montaje de brida hembra SSMP según el dibujo:
Marca: ELT
MOQ: 200 piezas
Precio: Dependiendo de la cantidad
Por favor, envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o le recomendaremos el modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar la personalización de los conectores como SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, conectores Micro D, cargas de RF, Antenas, filtros, divisores de potencia, acopladores...
Embalaje y envío:
Embalaje para conectores de montaje de brida SSMA:
1 pieza/bolsa de plástico pequeña
10 piezas/bolsa de plástico más grande
100 piezas/caja de cartón
Los conectores de montaje de brida SSMA vienen embalados de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Para el envío, los conectores de montaje de brida SSMA se colocan en cartón. Proporcionaremos el número de seguimiento después del envío.
