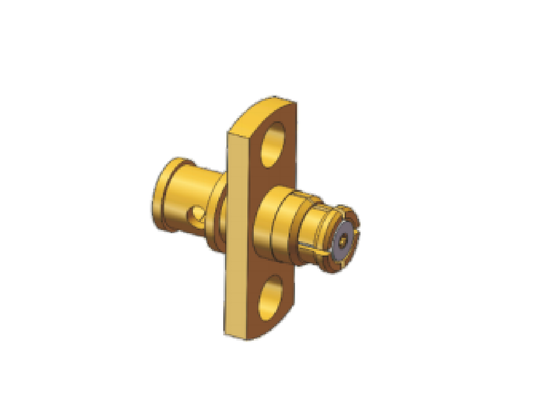

2 agujeros montaje de brida SMP Conector de cable femenino Jack de apareamiento para CXN3506/MF108A Frecuencia Hasta 18GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Temperatura: | -55℃～+125℃ | Modelo: | SMP-KF506-35 |
|---|---|---|---|
| Contactos: | Aleación de cobre, palpado de oro | DWV: | 500V |
| Inminencia: | 50Ω | Aislante: | PTFE |
| Nombre del producto: | Conector de cable hembra con brida SMP | Rango de frecuencia: | 0,3MHz-18GHz |
| Alojamiento: | Aleación de cobre, chapado en oro. | En stock: | >500 piezas |
| Resistencia de aislamiento: | >5000MΩ | Calbe de apareamiento: | MF108A / CXN3506 |
| Resaltar: | Conector SMP con montaje de brida de 2 agujeros,SMP conector de cable femenino,Conector de RF SMP hasta 18 GHz |
||
Descripción del Producto:
Nuestros conectores coaxiales subminiatura a presión SMP están diseñados para funcionamiento de RF de alta frecuencia de hasta 40 GHz. Con una estructura ultracompacta y un rendimiento operativo estable, esta serie se utiliza ampliamente en enlaces de placa a placa para equipos electrónicos, sistemas de comunicación, comunicaciones por satélite y sistemas de radar. Su diseño que ahorra espacio admite un diseño de alta densidad en placas de circuitos, lo que optimiza en gran medida el espacio general de instalación.
Se ofrecen tres diseños distintos para enchufes macho SMP: retén total, retén limitado (semi-retén/medio retén) y orificio liso (estilo guante de receptor). Puede elegir el tipo correcto según sus condiciones de trabajo reales.
El modelo con retén total ofrece la fuerza de sujeción más fuerte y una excelente resistencia a vibraciones y golpes, lo que funciona perfectamente para interconexiones de cables y escenarios donde se debe garantizar la continuidad de la señal.
La variante con retén limitado equilibra la fuerza de retención y la vida útil. Desarrollado sobre la base de una estructura de orificio liso, se destaca por el acoplamiento repetido a largo plazo y es una opción principal para el ensamblaje de PCB y las conexiones de acoplamiento ciego.
El estilo de orificio liso ofrece una fuerza de inserción y extracción constante. Puede compensar la desviación de posición axial y radial, por lo que es la mejor opción para el ensamblaje masivo de conectores SMP placa a placa y proyectos de acoplamiento ciego a gran escala.
|
Características eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de frecuencia
|
CC ~ 40 GHz
|
|
|
Tensión nominal
|
170VRMS
|
|
|
Dieléctricos Tensión-resistencia
|
500VRMS
|
|
|
Resistencia de aislamiento
|
≥5000MΩ
|
|
|
|
conductor exterior
|
Normal≤2,5 mΩ
|
|
conductor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | CC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| Derecho | ≤1,25 | ≤1,3 | ≤1,4 | |
| Ángulo recto | ≤1,3 | |||
| Adaptador | ≤1,25 | ≤1,3 | ≤1,4 | |
| Otros | ≤1,3 |
Las dimensiones generales del cable de acoplamiento de montaje en brida SMP Jack CXN3506 / MF108A, modelo:SMP-KF506-35 Hasta 18GHz
Conjuntos de cables SMP de ángulo recto para su referencia:
Modelo de cable:CXN 3506
Diámetro exterior del cable:2,3 mm
Color de cables:Gris
Frecuencia:hasta 18GHz
También contamos con Cable SMP recto y en ángulo recto, Modelo SMP:SMP-K506 Hasta 18GHz
Modelo de cable:CXN 3506 / MF108A
Diámetro exterior del cable:2,3 mm
Color del cable:Gris
Más productos, contáctenos libremente para obtener el catálogo de conectores de cable SMP sales3@xa-elite.com.cn
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores de RF, componentes de microondas/guía de ondas y conjuntos de cables, que presta servicios en los sectores aeroespacial, aviación, navegación, satélite, radar,comunicacionescampos por más de 23 años.
Personalización:
Se encuentran disponibles servicios de personalización de productos para conectores SMP de diferentes longitudes:
Nombre de la marca: ELT
Cantidad mínima de pedido: 200 unidades
Precio: Dependiendo de la cantidad
Envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o nos recomendará el modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar la personalización de los conectores comoSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, conectores Micro D,cargas de RF,Antenas, Filtros, Divisores de Potencia, Acopladores.
Embalaje y envío:
Embalaje para conectores rectos SMP:
1 pieza/bolsa de plástico pequeña
10 piezas/bolsa de plástico más grande
100 piezas/caja de cartón
Los conectores SMP vienen empaquetados de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Para el envío, los conectores SMP se colocan en cartón. Le proporcionaremos el número de seguimiento después del envío.
