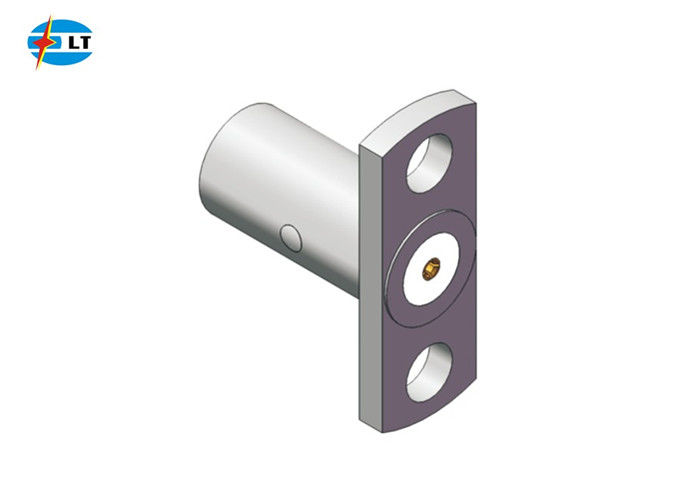

Conector de acero inoxidable de SMP RF del reborde de 2 agujeros

Stainless Steel 2 Hole Flange SMP RF Connector
Stainless Steel 2 Hole Flange SMP RF Connector

Ampliación de imagen :  Conector de acero inoxidable de SMP RF del reborde de 2 agujeros Mejor precio

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: ELT (Elite)
Certificación: ISO-9001-2015
Número de modelo: SMP-JFD41G
Pago y Envío Términos:
Cantidad de orden mínima: 100pcs
Precio: Negociable
Detalles de empaquetado: cartón estándar de la exportación
Tiempo de entrega: Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago: T/T, Western Union, L/C
Capacidad de la fuente: 1000000 pedazos por mes
Descripción detallada del producto
Nombre del producto: SMP RF Conector coaxial Impedancia: 50Ω
Certificado: Se aplican las siguientes condiciones: Sexo: Femenino/zócalo
Estilo corporal: Es recto. Método del soporte: Montura de la brida
Duración de vida: 500 ciclos El material: de acero inoxidable
Platación: Apaciguado Nombre del producto: Conector coaxial SMP RF
Resaltar:

Conector RF SMP de acero inoxidable

,

Conector de brida de 2 orificios SMP

,

Conector RF SMP de 2 orificios

Conector de brida SMP Rf de acero inoxidable de 2 orificios



Introducción al conector RF SMP

La interfaz SMP es una interfaz subminiatura a la misma escala que los conectores MMCX, pero ofrece un rango de frecuencia de DC a 40 GHz. La serie de interconexión SMP se basa en adaptadores flotantes hembra a hembra (comúnmente llamados balas) para lograr el apilamiento de placas equipadas con conectores macho SMP para PCB. Esta estructura duradera y la capacidad de soportar desalineaciones radiales y axiales permiten soluciones de interconexión ciega. Se utiliza comúnmente en módulos coaxiales miniaturizados de alta frecuencia.

                                                           Conector de acero inoxidable de SMP RF del reborde de 2 agujeros



Especificación

Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.

Características Eléctricas
Impedancia 50Ω
Rango de Frecuencia DC~40GHz
Voltaje Nominal 170VRMS*
Resistencia de Aislamiento ≥2000MΩ
Voltaje dieléctrico-resistencia 500VRMS*

Resistencia Central



Conductor exterior Normal≤2.5mΩ, Sellado≤4mΩ
Conductor central Normal≤6mΩ, Sellado≤26mΩ
VSWR ≤1.3
Características Mecánicas y de Materiales

Conductor Central



Macho Bronce Sn-P, chapado en oro
Hembra Bronce de berilio, chapado en oro
Contacto Elástico Bronce de berilio Chapado en oro
Carcasa y otras piezas metálicas Latón Acero inoxidable Chapado en oro Pasivado
Aislantes Sinterización de vidrio/PTFE/PEI
Tasa de fuga del producto hermético 1.01325×10-3Pa·cm3/s

Características y Beneficios

  • Acero inoxidable chapado en oro y pasivado
  • Estándar de la industria según el estándar de interfaz de la serie 348
  • Rango de frecuencia: DC - 40 GHz
  • Acoplamiento a presión o de encaje
  • Opción macho y hembra, recto y en ángulo recto
  • Opción de montaje en brida y montaje roscado de tipo normal y sellos herméticos
  • El enchufe tiene tres formas de interfaz: detent completo, detent limitado y orificio liso (incluyendo frenado).
  • Conectores personalizados disponibles

Dibujo de contorno: (Unidad: mm)

Conector de acero inoxidable de SMP RF del reborde de 2 agujeros
Aplicaciones

  • Antenas
  • Aeroespacial
  • Interconexión placa a placa
  • Telecomunicaciones
  • Instrumentación

Catálogo de productos:

Conjuntos de cables de RF
Adaptador de guía de onda a coaxial
Sellos herméticos de vidrio a metal
Conector Serie J30J
Juntas giratorias de microondas
Adaptador de RF
Conector RF SMA/SSMA
Conector RF SMP/SSMP
Conector RF Tipo N
Conector RF TNC
Conector RF MCX/MMCX
Conector BNC
Conectores de onda milimétrica (2.4 mm, 2.92 mm)


NOTA:
Tenemos más de 10,000 tipos deconector SMP, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
