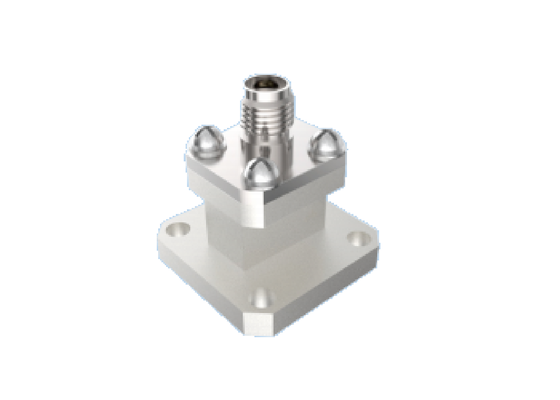

BJ220/WR 42 Guía de onda a 2.92mm K Adaptador de tipo 18GHz~26.5GHz Conectores RF de lanzamiento final aeroespaciales que utilizan para la banda K
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Adaptador tipo WR42 a Coaxial K | modelo: | Se trata de un tratamiento de la enfermedad de la tuberculosis. |
|---|---|---|---|
| Rango de frecuencia: | 18 GHz ~ 26,5 GHz | Director central: | Cobre de aleación, recubierto de oro |
| Conductor exterior: | Aleación de aluminio, oxidación conductiva de color natural. | Estructura: | Finalización del lanzamiento |
| Puerto Coaxial: | 2Conector RF de 92 mm | Puerto de guía de ondas: | BJ220/WR42 |
| Método de montaje: | Montaje de brida de 4 agujeros | VSWR: | <1.25 |
| Pérdida de inserción: | <0.25db | ||
| Resaltar: | 2Adaptador de guía de onda RF de 92 mm,conector de RF aeroespacial de banda K,conector de lanzamiento final de 18 GHz a 26 |
||
Descripción del producto:
Guía de onda al tipo K (2.92mm conector RF) mmWave
Elite Electronics produce una guía de onda de grado aeroespacial para adaptador coaxial, disponible en dos tipos estructurales: lanzamiento final y tipo de ángulo recto.Los puertos de guía de ondas rectangulares incluyen: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) La cubierta de interfaz coaxial SMACada puerto de guía de ondas soporta el ancho de banda completo de la guía de ondas.Con unas dimensiones de contorno compactas, un excelente rendimiento eléctrico con buena consistencia y un peso ligero (≤ 20 g), estos productos se utilizan ampliamente en varios tipos de naves espaciales.
2Conector RF de 92 mmTambién conocido como conector tipo K, el conector tipo K es un conector de onda milimétrica ampliamente utilizado con una frecuencia de funcionamiento máxima de hasta 40 GHz. 2.Conectores de RF de 92 mm Tenemos conectores de cableDispone de una interfaz dieléctrica de aire, es totalmente intercambiable y compatible con los conectores de la serie SMA y de 3,5 mm,ofreciendo beneficios clave, incluido el tamaño compacto, diseño ligero, alta frecuencia de funcionamiento y conectividad estable y confiable.
Dimensión de contornode guía de onda WR42 a2Conector RF de 92 mm:
Número de modelo:Se trata de un tratamiento de la enfermedad de la tuberculosis.
Más conectores RF de 2.92 mm,Por favor, no dude en contactarnos para el catálogo de productos. |Soluciones personalizadas disponibles
Aplicaciones:
Xi'an Elite Electronics es una Fabricante líder de soluciones de interconexión sistemáticaprincipalmente para el sector aeroespacial, de la aviación, de la navegación, del radar, de las comunicaciones y de las mediciones,electrónicalos campos. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en ambientes hostiles.
Embalaje y envío
Embalaje:
ElGuía de onda WR 42 a tipo coaxial K RF de 2,92 mmConectoresestá cuidadosamente envasado en cartón para garantizar su protección durante el tránsito.
Envío:
Enviamos el elGuía de onda WR42 a RF coaxial tipo K de 2,92 mmConectoresUsando un servicio de mensajería confiable para garantizar una entrega segura y rápida a nuestros clientes.
Comparación del puerto de la guía de ondas
|
- ¿ Qué pasa? (Estándar chino) |
WR | Frecuencia (GHz) | Ancho interno | Altura interna | Banda de frecuencia común |
| BJ70 | Las demás: | 5.38 ¢8.17 | 34.85 | 15.8 | Banda C/X |
| BJ84 | Las demás: | 6.57 ¢9.99 | 28.5 | 12.62 | Banda X |
| BJ100 | Las demás: | 8.20 ¢ 12.50 | 22.86 | 10.16 | Banda X |
| BJ120 | Las demás: | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku baja frecuencia. |
| BJ140 | Las demás: | 11.90 ¢ 18.00 | 15.8 | 7.9 | Banda de Ku |
| BJ180 | El número WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku alta/K baja frecuencia. |
| BJ220 | Las demás: | 18.00 ¢ 26.50 | 10.67 | 5.33 | Banda K |
| BJ260 | Las demás: | 21.70 ¢33.00 | 8.636 | 4.318 | Baja frecuencia. |
| BJ320 | Las demás: | 26.50 ¢40.00 | 7.112 | 3.556 | - ¿ Por qué? |
| BJ400 | Las demás: | 33.00 ¢ 50.00 | 5.69 | 2.845 | Ca Alta frecuencia / U |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Banda UV |
| BJ620 | Las demás: | 50.00 ¢75.00 | 3.759 | 1.88 | Banda V |
| BJ740 | El WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Banda E |
| BJ900 | Las demás: | 75.00 ¢ 110.0 | 2.54 | 1.27 | Banda W |
| BJ1200 | Las demás: | 92.20 ¢ 140.0 | 2.032 | 1.016 | Banda F |
