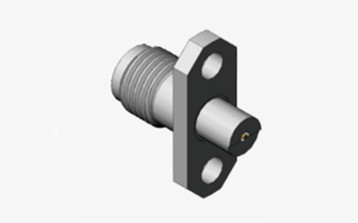

K2.92 Conector coaxial de acero inoxidable femenino de 2 agujeros montado en una brida de PCB RF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El material: | Acero inoxidable | Sexo: | Mujeres |
|---|---|---|---|
| Nombre del producto: | 2.92m m, tipo de K | Características: | conector del panel del reborde 2-holes |
| Punto de trabajo: | Conector de la onda de milímetro | Platación: | Apaciguado |
| Aplicación: | RF | El aislante: | PTFE |
| Rango de frecuencia: | DC - 40GHz | Impedancia: | 50Ω |
| Resaltar: | Conector coaxial de PCB RF de acero inoxidable,Conector coaxial de PCB RF femenino |
||
K2.92 Conector coaxial de acero inoxidable femenino de 2 agujeros montado en una brida de PCB RF
Conectores para ondas milimétricas de tipo K (2.92mm,SMK), también llamados conectores de 2,92 mm. Es uno de los conectores de onda de medidor más populares. El amplio rango de frecuencia es de hasta 40 GHz. Se pueden emparejar con conectores SMA y 3,5 mm.
Estos conectores de tipo K (2.92mm,SMK)Las conexiones aéreas son muy pequeñas, ligeras y muy fiables.
Los conectores coaxial de alta precisión de 50 Ohm de 2,92 mm (Femino) están diseñados para aplicaciones de RF y microondas de uso general.Estos conectores de alto rendimiento se utilizan ampliamente en varios escenarios de ensayo y mediciónEstos conectores, fabricados en acero inoxidable duradero, soportan el uso repetido.Cuentan con un dieléctrico de aire y un soporte de conductor central de plástico de baja pérdida.
Especificación:
Nota: Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |

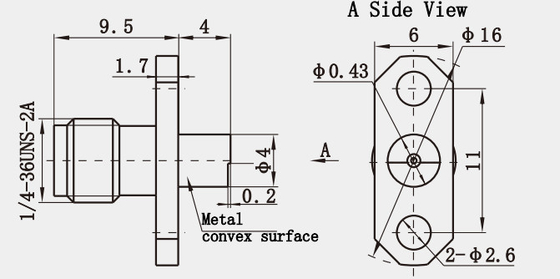

Dibujo de contorno de K2.92 Femenino de acero inoxidable de 2 agujeros de montaje de brida PCB RF Coaxial Connector y(mm):
Características:
- Durabilidad y fiabilidad: Fabricado en acero inoxidable de alta calidad, este conector presenta una excelente resistencia mecánica y resistencia a la corrosión.Estas propiedades garantizan una durabilidad a largo plazo y un rendimiento fiable incluso en condiciones ambientales adversas, que es crucial tanto para la infraestructura de comunicaciones al aire libre como para las aplicaciones militares.
- Baja pérdida de inserción y pérdida de retorno: El diseño del conector de 2,92 mm minimiza la pérdida de señal durante la transmisión, garantizando una transferencia de señal eficiente con una atenuación mínima.La baja pérdida de retorno (pérdida de reflexión) mejora aún más la eficacia del conector al reducir los reflejos de la señal, manteniendo así la integridad de la señal en distancias más largas.
Aplicación:
1Investigación científica: Aceleradores de partículas: se utilizan en instrumentos científicos a gran escala como los aceleradores de partículas.
2Telescopios: se utilizan en radiotelescopios para la investigación astrofísica.
Imágenes médicas:
3. Máquinas de resonancia magnética: desempeña un papel en los componentes de alta frecuencia de los dispositivos de imágenes por resonancia magnética.
4Automatización industrial:
5Redes de sensores: importantes para las redes de sensores industriales que requieren conexiones de alta fiabilidad.
6Sistemas de control: se utilizan en sistemas de control para la automatización de la fabricación.
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de efecto invernadero
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
