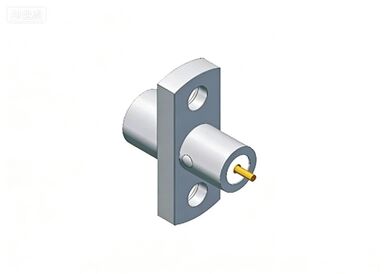

Detención limitada 18GHz del soporte masculino del reborde del conector de SMP RF del acero inoxidable 50 ohmios
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF SMP | Frecuencia: | CC ~ 18 GHz |
|---|---|---|---|
| Contacto Centro: | Aleación de cobre, chapado en oro. | Caparazón: | Acero inoxidable, pasivación |
| Resistencia de aislamiento: | 5000 ohmios | DWV: | 500V |
| imdependencia: | 50Ω | Tensión nominal: | 170V |
| Rango de temperatura: | -55℃~+125℃ | Género: | enchufe masculino |
| Dieléctrico: | PTFE | Montaje: | Montaje de brida de 2 orificios |
| Muestras: | Disponible, 2 piezas en stock | Interfaz: | Retención limitada |
| Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponibles | ||
| Resaltar: | Conector RF SMP de acero inoxidable,SMP Conector RF montado en una brida masculina,Conector SMP de 18 GHz a 50 ohmios |
||
Descripción del producto:
Conector RF SMP de acero inoxidable, macho, mamparo, detent completo, detent limitado, orificio liso, 18 GHz, 50 ohmios
Los adaptadores coaxiales RF SMP de Elite Electronics le permiten construir sistemas de alta frecuencia perfectamente personalizados. Elija entre una amplia gama de configuraciones que incluyen diseños rectos y en ángulo recto, compatibles con ensamblajes de cable, montaje en PCB y brida, y disponibles con sellado ambiental para operaciones impermeables.
Ajuste fino de su interfaz mecánica con nuestra línea de conductores internos escalonados. Seleccione Detent Completo para una máxima estabilidad de conexión, Detent Limitado para un equilibrio entre retención y facilidad de uso, u Orificio Liso para un acoplamiento ultrarrápido y de baja fuerza, alineándose perfectamente con sus requisitos de ciclo de vida y densidad.
Comparación de fuerzas: La fuerza de inserción y extracción sigue la jerarquía: Detent Completo > Detent Limitado > Orificio Liso.
Dimensión del contorno del conector macho de montaje en brida SMP de acero inoxidable Modelo : SMP-JFD108G
| Número de modelo. | Forma de la interfaz | Nota |
| SMP-JFD108G | Detent Limitado | Profundidad de acoplamiento: 2,79 mm |
Dimensión del contorno de acero inoxidable Conector SMP RF Plug, conector de montaje en brida de 2 orificios Modelo : SMP-JFD127G
| Número de modelo. | Forma de la interfaz | Nota |
| SMP-JFD127G | Detent Limitado | Profundidad de acoplamiento: 2,79 mm |
Dimensión del contorno de acero inoxidable Conector SMP RF Plug, conector de montaje en brida de 2 orificios Modelo : SMP-JFD276G
| Número de modelo. | Forma de la interfaz | Nota |
| SMP-JFD276G | Detent Limitado | Profundidad de acoplamiento: 2,79 mm |
Nota: También tenemos pines con OD de 0,3, 0,45, 0,5, 0,7, 0,9, 1,3, no dude en contactarnos si necesita pines de diferentes tamaños.
Aplicaciones:
Xi'an Elite Electronics es un Fabricante líder de conectores RF, adaptadores, ensamblajes de cable, componentes de microondas solución de suministro para los campos de la aeroespacial comercial, aviación, navegación, radar, satcom, telecomunicaciones, sistema de telemetría, industria electrónica de alta gama durante más de 23 años. Elite Electronics cuenta con 210 ingenieros, 4 laboratorios de pruebas, más de 800 juegos de equipos de mecanizado CNC de alta precisión, equipos de inspección y prueba, 16 líneas de producción de ensamblaje, más de 800 empleados.
Embalaje y envío:
Embalaje:
Dimensiones del paquete: Caja exterior pequeña con L 26,5 cm * W 18,5 cm * H 14 cm
Envío:
Tiempo de envío: 5-10 días hábiles para adaptadores de conectores coaxiales RF en stock. Para producción nueva, tomará aproximadamente 8-12 semanas. El tiempo de entrega que proporcionamos es conservador para garantizar la calidad del producto antes del envío.
