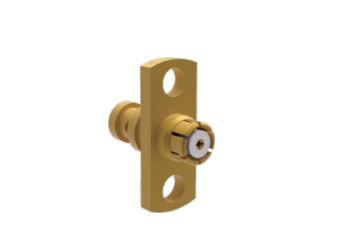

Montaje en panel con brida de 2 orificios SMP, acoplamiento de 50 ohmios para cable CXN3657
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores RF SMP | Género: | Femenino |
|---|---|---|---|
| modelo: | Se aplicará el método de clasificación de los productos. | Rango de frecuencia: | 0,3MHz-18GHz |
| Alojamiento: | Aleación de cobre, chapado en oro. | Contactos: | Aleación de cobre, palpado de oro |
| Aislante: | PTFE | Resistencia de aislamiento: | >5000MΩ |
| DWV: | 500V | Inminencia: | 50 ohmios |
| Temperatura: | -55℃～+125℃ | Tipo de cable: | CXN3657, EQV. Cable |
| En stock: | >200 piezas | Impedancia: | 50 ohmios |
| Contactos: | Cobre de aleación, recubierto de oro | ||
| Resaltar: | Conector RF montado en brida SMP,conector SMP de montaje en panel de 2 orificios,conector SMP de 50 ohmios para cable |
||
Descripción del producto:
Conectores RF SMP de alto rendimiento (CC-40 GHz)
Los conectores RF SMP son conectores coaxiales ultracompactos, de acoplamiento a presión, diseñados para la transmisión de señales de alta frecuencia de hasta 40 GHz. Su huella compacta facilita las interconexiones de placa a placa de alta densidad, lo que los convierte en la solución ideal para comunicaciones avanzadas, sistemas de radar y equipos electrónicos de precisión. Para adaptarse a diversos requisitos de ensamblaje, los conectores macho están disponibles en tres configuraciones de interfaz: Full Detent para máxima fuerza de retención, Limited Detent para ciclos de acoplamiento extendidos y Smooth Bore para aplicaciones fiables de acoplamiento ciego. Estos versátiles conectores ofrecen un rendimiento excepcional tanto para aplicaciones de ensamblaje de PCB como de cable.
|
Características eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de frecuencia
|
CC~40GHz
|
|
|
Voltaje nominal
|
170VRMS
|
|
|
Voltaje dieléctrico-resistencia
|
500VRMS
|
|
|
Resistencia de aislamiento
|
≥5000MΩ
|
|
|
|
Conductor exterior
|
Normal≤2.5mΩ
|
|
Conductor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | CC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Recto | ≤1.25 | ≤1.3 | ≤1.4 | |
| Ángulo recto | ≤1.3 | |||
| Adaptador | ≤1.25 | ≤1.3 | ≤1.4 | |
| Otros | ≤1.3 |
Recto, brida Conectores RF SMP, Modelo SMP:SMP-KF657-15
Modelo de cable: CXN 3657
OD del cable: 1.46mm
Color del cable: Gris
También tenemos conectores SMP en ángulo recto que acoplan el cable CXN3657
La dimensión del contorno de Conectores RF SMP Jack acoplando el cable CXN3657, Modelo: SMP-KW657-11
Más productos y especificaciones detalladas, contáctenos libremente.
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores RF, componentes de microondas/guía de ondas y ensamblajes de cables, sirviendo en aeroespacial, aviación, navegación, satélite, radar, comunicaciones campos durante más de 23 años.
Personalización:
Servicios de personalización de productos para Conectores RF SMP están disponibles:
Nombre de la marca: ELT
MOQ: 200 piezas
Precio: Dependiendo de la cantidad
Por favor, envíenos el dibujo o los detalles y nuestro ingeniero realizará la evaluación o le recomendaremos un modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar personalización para los conectores como SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, conectores Micro D, Cargas RF, Antenas, Filtros, Divisores de Potencia, Acopladores.
Embalaje y envío:
Embalaje para Conectores RF SMP:
1 pieza/ bolsa de plástico pequeña
10 piezas/ bolsa de plástico más grande
100 piezas/ caja de cartón
Los Conectores RF SMP se empaquetan de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Para el envío, los Conectores RF SMP se colocan en una caja de cartón. Suministraremos el número de seguimiento después del envío.
