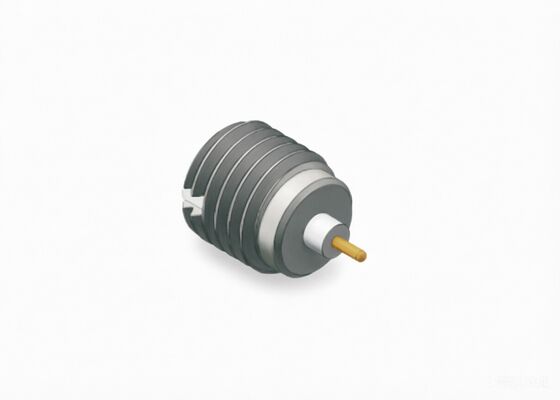

Conector SMP RF de acero inoxidable, tabique hermético macho con retención completa, orificio liso con retención limitada, 18 GHz, 50 ohmios
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF SMP | Frecuencia: | CC ~ 18 GHz |
|---|---|---|---|
| Contacto Centro: | Aleación de cobre, chapado en oro. | Caparazón: | Acero inoxidable, pasivación |
| Resistencia de aislamiento: | 5000 ohmios | DWV: | 500V |
| Tensión nominal: | 170V | imdependencia: | 50Ω |
| Rango de temperatura: | -55℃~+125℃ | Género: | Mujer / Jack |
| Dieléctrico: | PTFE | Montaje: | Soporte del tabique hermético |
| Muestras: | Disponible, en stock | Interfaz: | Retén total Retén limitado Orificio liso |
| Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponibles | ||
| Resaltar: | Conector RF SMP de acero inoxidable,Conector RF SMP de 18 GHz,SMP RF conector de desprendimiento de mamparo |
||
Descripción del producto:
Conector RF SMP de acero inoxidable, macho, mamparo, detent completo, detent limitado, orificio liso, 18 GHz, 50 ohmios
Diseñados para prosperar en los entornos de alta frecuencia más exigentes, los conectores RF SMP de Elite Electronics ofrecen una integridad de señal excepcional y un rendimiento superior de baja relación de onda estacionaria de voltaje (VSWR) de hasta 40 GHz. Diseñados para acelerar sus plazos de producción, nuestra innovadora interfaz de conexión sin herramientas elimina la necesidad de llaves voluminosas, acelerando significativamente los ciclos de acoplamiento y desacoplamiento al tiempo que mantiene una conexión segura y confiable.
Ofrecemos máxima flexibilidad de diseño con una cartera completa que incluye opciones rectas, en ángulo recto y de montaje con brida, adecuadas tanto para ensamblajes de PCB como de cable. Entendiendo que cada aplicación tiene requisitos únicos, proporcionamos tres configuraciones distintas de enchufe macho para optimizar el rendimiento:
Comparación de fuerzas: La fuerza de inserción y extracción sigue la jerarquía: Detent completo > Detent limitado > Orificio liso.
Dimensión del contorno del conector macho de mamparo de acero inoxidableConector RF SMP Modelo : SMP-JYD2G
| Número de modelo | L | Interfaz | Nota |
| SMP-JYDG | 2.5mm | Detent limitado | Profundidad de acoplamiento: 2.79mm |
| SMP-JYDG-S | 2.5mm | Orificio liso | Profundidad de acoplamiento: 2.79mm |
| SMP-JYDG-F | 2.5mm | Detent completo | Profundidad de acoplamiento: 2.79mm |
| SMP-JYD2G | 4.1mm | Detent limitado | Profundidad de acoplamiento: 2.79mm |
| SMP-JYD2G-F | 4.1mm | Detent completo | Profundidad de acoplamiento: 2.79mm |
| Número de modelo | L | d | Interfaz | Profundidad de acoplamiento: 2.79mm |
| SMP-JYD4G | 2mm | 0.7mm | Detent limitado | Profundidad de acoplamiento: 2.79mm |
| SMP-JYD4G-S | 2mm | 0.7mm | Orificio liso | Profundidad de acoplamiento: 2.79mm |
| SMP-JYD4G-F | 2mm | 0.7mm | Detent completo | Profundidad de acoplamiento: 2.79mm |
| SMP-JYD89G-F | 3mm | 0.7mm | Detent completo | Profundidad de acoplamiento: 2.79mm |
Nota: también tenemos pines con OD de 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, no dude en contactarnos si necesita pines de diferentes tamaños.
Aplicaciones:
Xi'an Elite Electronics es un Fabricante líder de Conectores, Adaptadores y Ensamblajes de Cable RF/Microondas/Guía de Ondaal servicio de la industria aeroespacial, de aviación, de navegación, de satélites, de radar, de comunicaciones y de electrónica. Empaque y envío:
Empaque:
Dimensiones del paquete: Caja pequeña exterior con L 26.5cm *W18.5cm *H14cm
Envío:
Tiempo de envío: 5-10 días hábiles para adaptadores de RF coaxiales en stock. Para producción nueva, tomará aproximadamente 8-12 semanas. El tiempo de entrega que proporcionamos es
conservador para garantizar la calidad del producto antes del envío.
