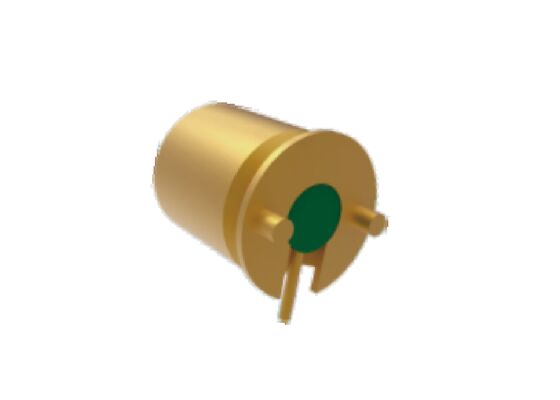

Montaje superficial recto sellado herméticamente de SMP PCB de diámetro liso hembra 40GHz 50Ω

Ampliación de imagen : Montaje superficial recto sellado herméticamente de SMP PCB de diámetro liso hembra 40GHz 50Ω Mejor precio

Datos del producto:

Lugar de origen:	Xi'an, China
Nombre de la marca:	ELT
Certificación:	Rohs，ISO Certificates
Número de modelo:	SMP (M) - JHD457-S-WP

Pago y Envío Términos:

Cantidad de orden mínima:	en stock
Precio:	Depending on the quantity
Detalles de empaquetado:	1 pieza por bolsa de plástico; 10 bolsas por cartón
Tiempo de entrega:	6-8 semanas para nueva producción
Condiciones de pago:	T/T o LC
Capacidad de la fuente:	como requisitos

Contacto

Descripción detallada del producto

Nombre del producto:	Conector RF SMP	Contacto Centro:	Aleación de cobre, chapado en oro.
Caparazón:	Aleación de cobre, chapado en oro.	Frecuencia:	CC ~ 18 GHz
DWV:	500V	Tensión nominal:	170V
imdependencia:	50Ω	Resistencia de aislamiento:	5000 ohmios
Rango de temperatura:	-55℃~+125℃	Género:	Mujer / Jack
Montaje:	Montaje en superficie de PCB	Dieléctrico:	Vaso
Muestras:	Disponible, en stock
Resaltar:	Conector RF SMP herméticamente sellado , Conector de PCB recto SMP de 40 GHz , conector hembra de calibre liso SMP

Descripción del producto:

Conector RF SMPDisminución limitada de PCB recto / Jack de perforación lisa Montaje de superficie femenino 50 Ohm

Los conectores SMP RF de Elite Electronics tienen un bajo rendimiento VSWR de hasta40 GHz.Ofreciendo la máxima flexibilidad de diseño, nuestra cartera incluyeOpciones de montaje recto, de ángulo recto y de brida,Montura de PCB y conjuntos de cables SMP.Entendemos que cada aplicación tiene requisitos únicos, por lo que ofrecemos tres configuraciones distintas de enchufes masculinos:

Fuerza de inserción y extracción del conector de RF SMP: Detención total > Detención limitada > Aguda lisa

1Detente por completo.

Características mecánicas:Este es el tipo de interfaz SMP RF Connector con la fuerza de retención más fuerte. Requiere una fuerza de inserción significativa, y un sonido de "clic" distinto indica que está completamente bloqueado en su lugar.
Ventajas:Ofrece la mejor resistencia a las vibraciones y los golpes, garantizando una conexión muy estable que no se desconecta fácilmente accidentalmente.
Desventajas:Debido a la estrecha conexión, se requiere una considerable fuerza de tracción para desconectarla.
Aplicaciones:Se utiliza principalmente en ocasiones que requieren una alta estabilidad, como aviónica y sistemas de radar.

2Detención limitada

Características mecánicas:También conocido como "Limited Detent", logra un equilibrio entre la fuerza de retención y la facilidad de uso.
Ventajas de rendimiento:En comparación con el Full Detent, es más fácil de aparearse y desparearse, al tiempo que proporciona una mejor estabilidad de conexión que el Smooth Bore.Es adecuado para escenarios de ensayo que requieren conexiones y desconexiones frecuentes.
Desventajas:Aunque es más duradero que el Full Detent, su vida útil aún no es tan larga como la del tipo Smooth Bore.
Aplicaciones:Muy adecuado para mediciones de precisión y equipos modulares que requieren un mantenimiento frecuente.

3- El aburrimiento es suave.

Características mecánicas: La interfaz del conector RF SMP no tiene estructura de retención (bloqueo), lo que resulta en la fuerza mínima de retención de la conexión.
Ventajas:Permite ciertos errores de desalineación en las direcciones axial y radial, por lo que es muy adecuado para aplicaciones de apareamiento ciego de alta densidad.
Desventajas:La estabilidad de la conexión es la peor; es propenso a aflojarse o desconectarse cuando está expuesto a fuerzas de tracción externas o a fuertes vibraciones.
Aplicaciones:Se utiliza principalmente para conexiones de alta densidad de tablero a tablero, sistemas de mate ciego o ocasiones de medición de no precisión.como las antenas de matriz en fase y los interiores de equipos de comunicación densamente montados

Dimensión de contornode rectaConector RF SMP Conector de montaje de superficie de PCB femenino SMP(M)-JHD457-S-WP Hasta 40 GHz

Nota 1:Profundidad de enlace 2.79 mm, herméticamente sellado con vidrio

Dimensión de contorno similarde rectaConector RF SMP Conector de montaje de superficie de PCB femenino SMP-JHD72 hasta 18 GHz:

Montaje superficial recto sellado herméticamente de SMP PCB de diámetro liso hembra 40GHz 50Ω

Nota 1:Profundidad de contacto 2.79 mm

Aplicaciones:

Xi'an Elite Electronics es a) el Fabricante líder de Conectores de RF/microondas/guía de ondas, adaptadores& Los conjuntos de cables Servicio de la industria aeroespacial, de la aviación, de la navegación, del satélite, del radar, de las comunicaciones y de la electrónica.
Montaje superficial recto sellado herméticamente de SMP PCB de diámetro liso hembra 40GHz 50Ω

Embalaje y envío:

Embalaje:

Dimensiones del envase: Caja exterior pequeña con L 26.5cm * W 18.5cm * H 14cm

Envío:

Tiempo de envío: 5-10 días laborables para el conector RF SMP almacenado. Para la nueva producción, tomará aproximadamente 6-10 semanas, el tiempo de entrega que proporcionamos esconservadoresgarantizar la calidad del producto antes de su envío.

Montaje superficial recto sellado herméticamente de SMP PCB de diámetro liso hembra 40GHz 50Ω
