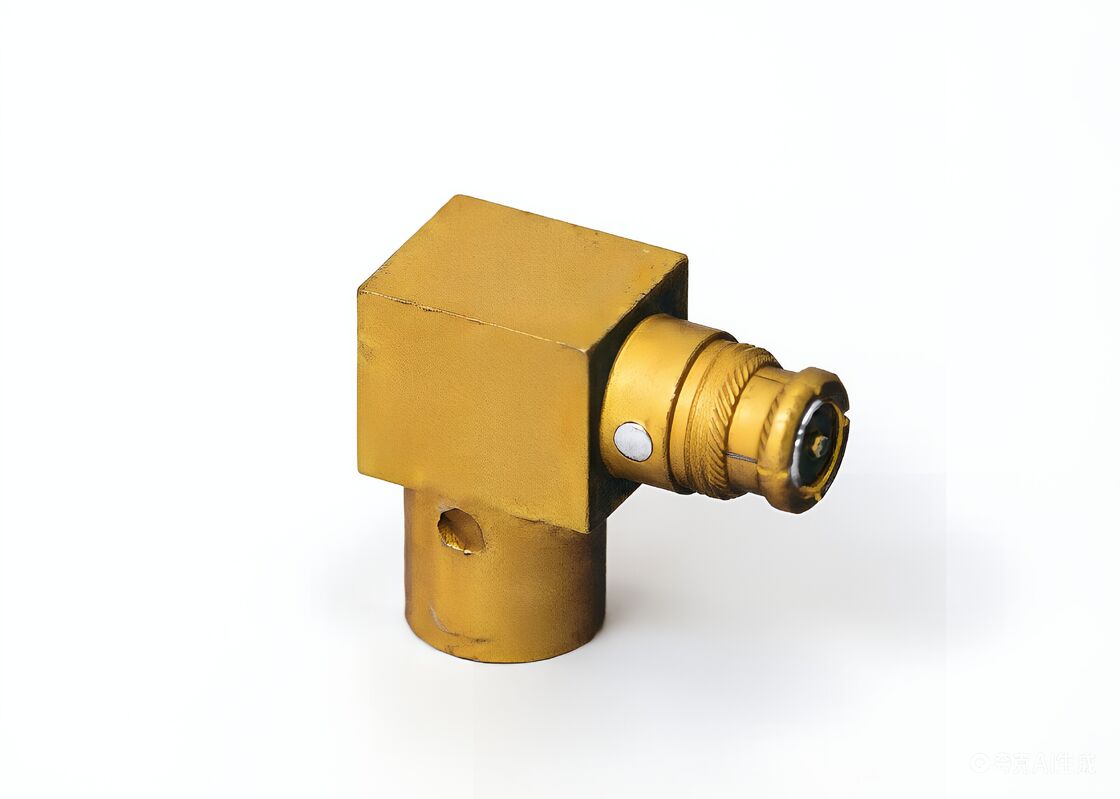

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507

Ampliación de imagen : SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 Mejor precio

Datos del producto:

Lugar de origen:	Xi'an, China
Nombre de la marca:	ELT
Certificación:	ISO Certificates
Número de modelo:	SMP-KW507-2

Pago y Envío Términos:

Cantidad de orden mínima:	En stock como requisito
Precio:	Depending on the quantity
Detalles de empaquetado:	1 pieza/bolsa de plástico; 10 piezas/bolsa de plástico más grande; 100 piezas/cartón
Tiempo de entrega:	5-10 días hábiles después del pago
Condiciones de pago:	T/T o LC
Capacidad de la fuente:	como requisitos

Contacto

Descripción detallada del producto

Nombre del producto:	Conector hembra de ángulo recto SMP	Género:	Femenino
Modelo:	SMP-KW507-2	Rango de frecuencia:	0,3MHz-18GHz
Alojamiento:	Aleación de cobre, chapado en oro.	Contactos:	Aleación de cobre, palpado de oro
Aislante:	PTFE	Resistencia de aislamiento:	>5000MΩ
DWV:	500V	Inminencia:	50 ohmios
Temperatura:	-55℃～+125℃	Tipo de cable:	CXN3507
en stock:	>200 piezas
Resaltar:	SMP right angle female jack 50 ohm , SMP RF connector 18 GHz 40GHz , SMP cable connector with warranty

Product Description:

SMP connectors are miniature push-on RF coaxial connectors designed for high-frequency applications up to 40 GHz. Their compact design enables high-density board-to-board interconnections, making them widely used in communications, radar, and electronic equipment. The male plug is available in three configurations—full detent, limited detent, and smooth bore—optimized respectively for high retention force, frequent mating cycles, and blind-mating applications, thus meeting diverse requirements for PCB and cable assemblies.

Electrical Characteristics
Impedance	50Ω
Frequency Range	DC~40GHz
Rated Voltage	170VRMS
Dielectrics Voltage-resistance	500VRMS
Insulation Resistance	≥5000MΩ
Contact Resistance	Outer conductor	Normal≤2.5mΩ
	Center conductor	Normal≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Straight	≤1.25	≤1.3	≤1.4
	Right Angle	≤1.3
	Adapter	≤1.25	≤1.3	≤1.4
	Others	≤1.3

The outline demension of SMP Jack Mating Cable CXN3506, Model: SMP-KW507-2 Up to 18GHz 40GHz

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 0

SMP Cable Assemblies for your reference:

Cable Model:CXN 3507

Cable OD: 3.6mm

Cable Color : Grey

Frequency:up to 18GHz, 40GHz

We also have straight, flange SMP Cable Connectors, SMP Model:SMP-K507 Up to 18GHz, 40GHz

Cable Model: CXN 3507

Cable OD: 3.6mm

Cable Color: Grey

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 2

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 3

More products and detaied specification, please contact us freely.

Applications:

Xi'an Elite Electronic is a leading manufacturer of RF Connectors & Adapters, Microwave/Waveguide components & Cable Assemblies, serving in aerospace, aviation, navigation, satellite, radar, communications fields for more than 23 years.

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 4

Customization:

Product Customization Services for Different Length SMP Connectors are available:

Brand Name: ELT

MOQ: 200 pcs

Price: Depending on the quantity

Please send us the drawing or details and we will let our engineer to arrange the evaluation or we recommend us the alternative model or supply our solution to you.

We also can supply the customization for the connectors such as SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, RF loads, Antennas, Filters, Power Dividers, Coupler.

Packing and Shipping:

Packaging for SMP Straight Connectors:

1 Piece/ small plastic bag

10 Pieces/ larger plastic bag

100 Pieces/ carton box

The SMP Straight Connectors comes securely packaged in a small cardboard box to ensure its protection during shipping. The box is labeled with the product name and specifications for easy identification.

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 5

For shipping, the SMP Connectors is placed in caron. We will supply the tracking No after shipping.
