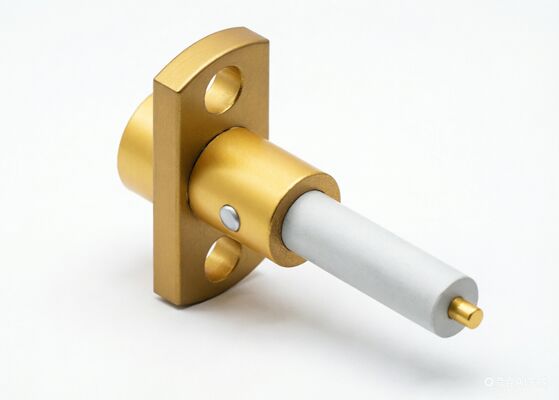

50 ohm SMP Plug masculino recto con 2 agujeros montado en la brida SMP RF conector hasta 18 GHz Push-On diseño
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF SMP | Contacto Centro: | Aleación de cobre, chapado en oro. |
|---|---|---|---|
| Caparazón: | Aleación de cobre, chapado en oro. | Género: | enchufe masculino |
| imdependencia: | 50 ohmios | Tensión nominal: | 170V |
| DWV: | 500V | Resistencia de aislamiento: | 5000 ohmios |
| Montaje: | Montaje de brida de 2 orificios | Superficie: | Retención limitada |
| Frecuencia: | CC ~ 18 GHz | Rango de temperatura: | -55℃~+125℃ |
| Dieléctrico: | PTFE | Muestras: | Disponible, en stock |
| Resaltar: | Conector RF SMP de 50 ohms,SMP montura de la brida del enchufe masculino,Conector SMP de 18 GHz de encendido |
||
Descripción del producto:
Conector RF SMP macho recto de 2 orificios con brida de 50 ohmios, hasta 18 GHz, diseño de conexión a presión
Incorpore fiabilidad de alta frecuencia en sus sistemas de prueba y comunicación con los conectores RF SMP de Elite Electronics. Estos componentes de ingeniería de precisión soportan frecuencias de hasta 40 GHz, garantizando una integridad de señal superior en entornos exigentes. El innovador mecanismo de acoplamiento a presión elimina la necesidad de herramientas, roscas o llaves, permitiendo un acoplamiento y desacoplamiento rápido y sin herramientas que reduce significativamente el tiempo de instalación y simplifica las operaciones de campo.
Para satisfacer las diversas demandas mecánicas y ambientales de la electrónica moderna, la serie ofrece configuraciones versátiles que incluyen opciones rectas y en ángulo recto. Ya sea que su aplicación involucre ensamblajes de cable, montaje en PCB, montaje en brida o requiera sellado hermético e impermeabilización, nuestros conectores RF SMP ofrecen una solución a medida.
Un diferenciador clave radica en la selección de las estructuras del conductor interno del conector macho, diseñadas para cumplir con requisitos específicos de ciclo de vida y densidad:
●
Retención completa: Diseñado para instalaciones permanentes o semipermanentes donde la fuerza de retención máxima es crítica y no se requieren ciclos de acoplamiento frecuentes.
●
Retención limitada: Optimizado para aplicaciones que requieren mantenimiento regular, desconexión y reconfiguración frecuentes, equilibrando la retención y la facilidad de uso.
●
Manga lisa: Diseñado para ensamblajes de placa a placa de alta densidad donde el espacio es limitado y múltiples conectores se colocan muy juntos.
La fuerza de inserción y extracción sigue el orden: Retención completa > Retención limitada > Manga lisa, lo que permite a los ingenieros seleccionar con precisión la interfaz mecánica adecuada para sus necesidades de aplicación específicas.
Dimensión del contorno del conector macho RF SMP rectoSerie SMP-JFD12 :Nota 1: Profundidad de acoplamiento 2,79 mm
Aplicaciones:
Xi'an Elite Electronics es
un Fabricante líder de conectores, adaptadores y ensamblajes de cable RF/microondas/guía de onda al servicio de la industria aeroespacial, de aviación, de navegación, de satélites, de radar, de comunicaciones y de electrónica. Embalaje y envío: Embalaje:
Dimensiones del paquete: Caja exterior pequeña con L 26,5*W18,5*H14 cm
Envío:
Tiempo de envío: 5-10 días laborables para los conectores RF SMP en stock. Para la nueva producción, se necesitarán aproximadamente 6-10 semanas. El tiempo de entrega que proporcionamos es conservador para garantizar la calidad del producto antes del envío.
