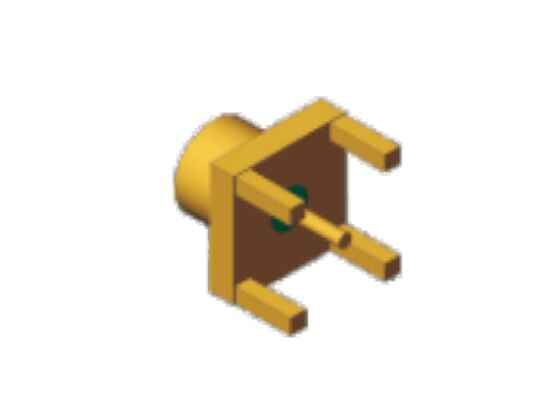

Conector RF Coaxial Macho Hermético SMP para Montaje en PCB con Orificio Pasante Diseñado para Acoplamiento Ciego de Placa a Placa
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial SMP | Impendance: | 50 ohmios |
|---|---|---|---|
| Rango de frecuencia: | DC~40GHz | Número de modelo: | SMP(M)-JHD41 |
| DWV: | 500VRMS* | Resistencia de aislamiento: | >5000M ohmios |
| Género: | Masculino | Centro de contacto: | Kovar, baño de oro |
| Materiales de alojamiento: | Kovar, baño de oro | Formulario de interfaz: | Muesca limitada, diámetro interior liso |
| Montar: | Montaje en PCB con orificio pasante | Tasa de fuga: | ≦ 1.01325 x 10-3 PA.CM3/S |
| Solicitud: | Satcom, telemetría, control remoto, radar, estación base 5G | ||
| Resaltar: | Conector RF SMP para Montaje en PCB con Orificio Pasante,Conector coaxial hermético SMP macho,Conector RF de acoplamiento ciego de placa a placa |
||
Descripción del producto:
Los conectores SMP son la opción ideal para una interconexión fiable en sistemas electrónicos compactos y de alto rendimiento. Con un excelente rendimiento de RF y robustez mecánica, son adecuados para una variedad de escenarios de aplicación exigentes. Adoptando un diseño de interfaz de conexión rápida para una fácil instalación, están diseñados exclusivamente para conexiones compactas de placa a placa (PCB) y de acoplamiento ciego, satisfaciendo perfectamente las necesidades de interconexión de equipos miniaturizados.
Estos conectores presentan un rendimiento central excepcional: ofrecen capacidad de banda ultra ancha con una frecuencia de operación de hasta 18 GHz, e incluso 40 GHz para modelos de gama alta, garantizando la integridad de la señal y una pérdida ultra baja en la transmisión de telemetría; su estructura compacta y de alta densidad soporta una densidad de montaje ultra alta, lo que los convierte en la mejor opción para sistemas de radar y telemetría miniaturizados; equipados con interfaces de orificio liso, detent limitado y detent completo, ofrecen una gran adaptabilidad para ciclos de acoplamiento frecuentes en entornos de prueba y resistencia a vibraciones en aplicaciones industriales. Además, la construcción robusta soporta variaciones extremas de temperatura, vibraciones intensas y condiciones electromagnéticas y físicas severas para un rendimiento estable, y soporta métodos de montaje de cable, brida, PCB de orificio pasante y otros, adaptándose de forma flexible a diferentes requisitos de diseño de PCB.
Actualmente, los conectores SMP se han convertido en una solución de interconexión altamente eficiente y fiable para los modernos sistemas electrónicos de alta demanda, y se utilizan ampliamente en telemetría aeroespacial, radar de barrido electrónico, equipos de prueba y medición de gama alta y otros campos.
Parámetros técnicos:
| Contacto central | Kovar, Chapado en oro |
| Impedancia | 50 Ohm |
| Género | Macho |
| Aislantes | Vidrio |
| Temperatura de operación | -55°C a +165°C |
| Materiales de la carcasa | Kovar, Chapado en oro |
| Rango de frecuencia | CC ~ 40 GHz |
| Forma de la interfaz | Detent limitado, Orificio liso |
| DWV | 500 VRMS* |
| Aplicación | Aeroespacial, Aviación, Navegación, Satcom, Telemetría, Control remoto, Radar, Estación base 5G |
Nota3: Profundidad de acoplamiento 2.79 Nota4: Hermético
Aplicaciones:
Este conector coaxial RF SMP es adecuado para telemetría aeroespacial, comunicación por satélite, sistemas de radar o infraestructura 5G, el conector RF SMP de Elite Electronics proporciona soluciones de conectividad fiables y de alto rendimiento. Su capacidad de suministro es flexible para satisfacer diversas demandas, lo que lo convierte en una opción preferida para ingenieros e integradores de sistemas que buscan conectores SMP de calidad con rendimiento probado y estándares de certificación globales.
Personalización:
Elite Electronics ofrece servicios de personalización de productos para la serie de conectores RF SMP. Nuestros productos de conectores SMP de alta frecuencia están certificados con Rohs, ISO 9001 y 14001, lo que garantiza los más altos estándares de calidad y cumplimiento ambiental.
Las formas de interfaz disponibles incluyen Detent completo, Detent limitado y Orificio liso, proporcionando opciones versátiles para adaptarse a diversas necesidades de conexión. Elija los servicios de personalización de conectores RF SMP de alta frecuencia de Elite Electronics para conexiones RF fiables y de alto rendimiento adaptadas a sus especificaciones.
MOQ para personalización: 200 piezas
Embalaje y envío:
Nuestros conectores RF SMP se empaquetan cuidadosamente para garantizar la máxima protección durante el transporte. Cada conector se envuelve individualmente en material antiestático y se coloca en una caja resistente y acolchada para evitar cualquier daño por golpes o vibraciones.
El embalaje está claramente etiquetado con la información del producto, incluyendo números de pieza y especificaciones, para facilitar la identificación y la gestión del inventario.
Preguntas frecuentes:
P1: ¿Cuál es la marca y el número de modelo del conector RF SMP?
R1: El conector RF SMP es de la marca ELT y el número de modelo comienza con SMP-***
P2: ¿Dónde se fabrica el conector RF SMP?
R2: El conector RF SMP se fabrica en Xi'an, China.
P3: ¿Qué certificaciones tiene el conector RF SMP?
R3: El conector RF SMP está certificado con Rohs, ISO 9001 e ISO 14001.
P4: ¿Cuál es la cantidad mínima de pedido y los detalles de embalaje para este producto?
R4: La cantidad mínima de pedido es de 50 piezas, pero no hay restricción de MOQ si el producto está en stock. El embalaje es de 1 pieza por bolsa de plástico y 10 bolsas por caja.
P5: ¿Cuáles son los términos de pago y el tiempo de entrega para el conector RF SMP?
R5: El pago se puede realizar a través de T/T o LC, y el tiempo de entrega para la cantidad en stock es de 5-7 días laborables.
