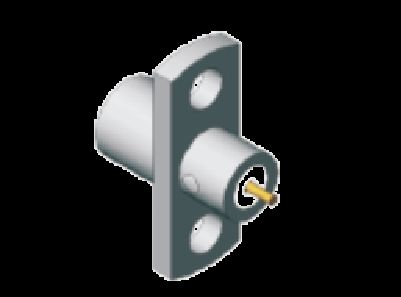

Conector SMP macho de acero inoxidable, montaje en panel con media retención, enchufe SMP, montaje con brida de 2 orificios, retención limitada, frecuencia de hasta 18 GHz

Descripción del producto:

El conector SMP es un conector coaxial RF subminiatura de inserción diseñado para aplicaciones de alta frecuencia de hasta 40 GHz. Es conocido por su tamaño compacto y su rendimiento fiable, lo que lo hace ideal para su uso en diversos dispositivos electrónicos, sistemas, comunicaciones, stacom, radar, etc., para la conexión entre placas. Puede ahorrar un mayor espacio de montaje para realizar la conexión de placa de alta densidad. El enchufe macho tiene tres estructuras: detención completa, detención limitada (también llamada semi detención, media detención) y orificio liso (incluido el guante de receptor).

Según las diferentes aplicaciones de uso, el usuario puede elegir el enchufe macho con diferentes estructuras. Cuando el usuario no necesita la intersección de frecuencia, puede elegir la detención completa. La detención completa tiene la máxima fuerza de retención de conexión, la mejor resistencia a la vibración y rendimiento de impacto. Se utiliza comúnmente para la conexión de cables.

Cuando el usuario necesita muchas veces de inserción, puede usar la detención limitada (también llamada semi detención, media detención). Tla fuerza de retención es media base en la estructura de orificio liso. Se utiliza ampliamente para el montaje de PCB y conexiones de acoplamiento ciegas.

Cuando el usuario necesita más o tiene que ensamblar muchos conectores SMP de placa a placa, puede elegir la estructura de orificio liso. El orificio liso tiene la misma fuerza de acoplamiento y desacoplamiento y permite la desalineación axial y radial. A menudo se utiliza en conexiones de acoplamiento ciegas.

La dimensión del contorno del conector macho SMP de acero inoxidable con detención limitada (Unidad: mm): SMP-JFD127G

Otro acero inoxidable Conector de montaje en panel de 2 orificios con enchufe macho SMP Modelo similar: Serie SMP-JFD129G

Otro acero inoxidable Conector de montaje en panel de 2 orificios con enchufe macho SMP Modelo similar: Serie SMP-JFD19G, esta serie también tiene la interfaz con orificio liso.

Para obtener más productos, póngase en contacto con nosotros libremente para la venta de catálogo de conectores SMP de montaje en brida sales3@xa-elite.com.cn

Aplicaciones:

Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores de RF, componentes de microondas/guías de onda y conjuntos de cables, que presta servicios en los campos aeroespacial, aviación, navegación, satélites, radar, comunicaciones durante más de 23 años.

Personalización:

Servicios de personalización de productos para el conector RF SMP disponibles:

Marca: ELT

MOQ: 200 piezas

Precio: Dependiendo de la cantidad

Por favor, envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o le recomendaremos el modelo alternativo o le proporcionaremos nuestra solución.

También podemos suministrar la personalización de los conectores como SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, conectores Micro D, cargas de RF, Antenas, filtros, divisores de potencia, acopladores.

Embalaje y envío:

Embalaje para el conector de montaje en brida RF SMP:

1 pieza/bolsa de plástico pequeña

10 piezas/bolsa de plástico más grande

100 piezas/caja de cartón

El conector macho RF SMP viene embalado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.

Para el envío, el conector macho RF SMP se coloca en una caja de cartón. Proporcionaremos el número de seguimiento después del envío.
