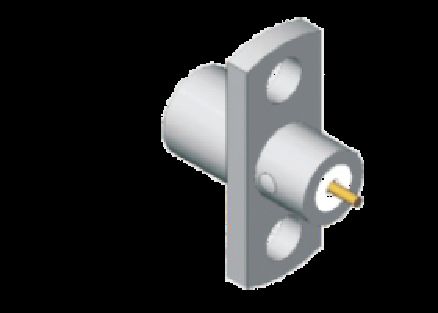

Conector SMP macho de acero inoxidable, montaje en panel con media retención, enchufe SMP, montaje con brida de 2 orificios, retención limitada, frecuencia de hasta 18 GHz

Descripción del producto:

El conector RF SMP es un conector coaxial RF subminiatura de tipo push-on diseñado para aplicaciones de alta frecuencia de hasta 40 GHz. Es conocido por su tamaño compacto y rendimiento fiable, lo que lo hace ideal para su uso en diversos dispositivos electrónicos, sistemas, comunicaciones, estaciones base, radares, etc., para la conexión entre placas. Puede ahorrar un mayor espacio de montaje para realizar conexiones de placas de alta densidad. El conector macho tiene tres estructuras: retención completa, retención limitada (también llamada semirretención, media retención) y orificio liso (incluido el ojo de buey).

Según la aplicación de uso diferente, el usuario puede elegir el conector macho con diferentes estructuras. Cuando el usuario no necesita la interconexión de frecuencia, puede elegir la retención completa. La retención completa tiene la máxima fuerza de retención de conexión, el mejor rendimiento de resistencia a vibraciones e impactos. Se utiliza comúnmente para la conexión de cables.

Cuando el usuario necesita muchas veces de inserción, puede usar la retención limitada (también llamada semirretención, media retención). Tla fuerza de retención es media basada en la estructura de orificio liso. Se utiliza ampliamente para ensamblaje de PCB y conexiones de acoplamiento ciego.

Cuando el usuario necesita más o tiene que ensamblar muchos conectores RF SMP, puede elegir la estructura de orificio liso. El orificio liso tiene la misma fuerza de acoplamiento y desacoplamiento y permite desalineación axial y radial. A menudo se utiliza en conexiones de acoplamiento ciego.

La dimensión del contorno de acero inoxidable  Conector con montaje en panel de 2 orificios para conector macho (Unidad: mm): SMP-JFD127G

Otro acero inoxidable Conector RF SMP con montaje en panel de 2 orificios para conector macho  Conector con montaje en panel de 2 orificios para conector macho Otro acero inoxidable

Conector RF SMP Conector con montaje en panel de 2 orificios para conector macho Modelo similar: Serie SMP-JFD19G, en esta serie también tenemos la interfaz con orificio liso. Más productos, contáctenos libremente para obtener el catálogo de conectores SMP con montaje de brida en sales3@xa-elite.com.cn

Aplicación:

Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores RF, componentes de microondas/guía de ondas y ensamblajes de cables, sirviendo en los campos aeroespacial, aviación, navegación, satélite, radar,

comunicaciones durante más de 23 años. Personalización:

Servicios de personalización de productos para conectores RF SMP disponibles:

Nombre de la marca: ELT

MOQ: 200 piezas

Precio: Dependiendo de la cantidad

Por favor, envíenos el dibujo o los detalles y nuestro ingeniero realizará la evaluación o le recomendaremos un modelo alternativo o le proporcionaremos nuestra solución.

También podemos suministrar personalización para los conectores como

Conector RF SMP, SSMA, SMA, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Conectores Micro D, Cargas RF, Antenas, Filtros, Divisores de potencia, Acopladores.Embalaje y envío:

Embalaje para conector RF SMP con montaje de brida:

1 pieza/ bolsa de plástico pequeña

10 piezas/ bolsa de plástico grande

100 piezas/ caja de cartón

El conector RF SMP macho viene empaquetado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.

Para el envío, el conector RF SMP se coloca en una caja de cartón. Suministraremos el número de seguimiento después del envío.
