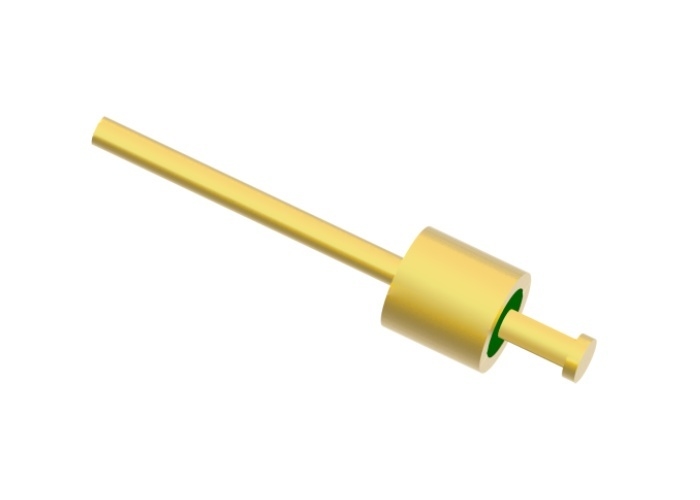

Conectores herméticos de cristal a sello de metal de cabeza de clavo DC Feedthroughs MC-357
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product Name: | Glass To Metal Hermetic Seals | Plating: | Gold Plated |
|---|---|---|---|
| Certificate: | ROHS ISO-9001-2015 | Pin: | Single |
| Material: | Kovar 4J29 | Glass: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Pin Tip: | Nail head |
| Resaltar: | Conectores herméticos de vidrio a sello metálico,MC-357 Proceso de alimentación de las juntas de vidrio a metal |
||
Conectores de sellado hermético vidrio-metal con cabeza de clavo, pasamuros de CC
Pasamuros RF/CC de sellado hermético vidrio-metal /Cabezales multipin /Conector también se llama Aislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como la conexión de hilo de oro, la soldadura y el acoplamiento, etc. Los aisladores de vidrio son pequeños, livianos, herméticos, de alta confiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Tensión de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ para un solo pin, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: Conexión de hilo de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el campo militar, aviónica, aeroespacial y automotriz. Se puede utilizar con SMA, productos de ondas milimétricas.
Ventajas:
-Grado militar con chapado en oro de 1,27 um
-Estricto control de tolerancia
-Diseño estándar y personalizado para elegir.
-Alta productos y servicios rentables
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

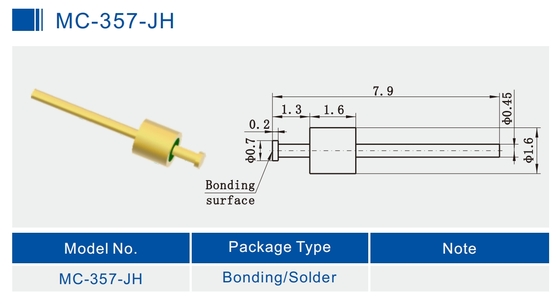

Imagen detallada
Lista de productos: Catalog-Glass-to-Metal Hermetic Seals.pdf
| Serie JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y conexión |
| Serie estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y conexión |
| Serie no estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y conexión |
| Serie JK de un solo pin CC | Opción de soldadura y conexión |
| Serie estándar JK de un solo pin CC | Opción de soldadura y conexión |
| Serie no estándar JK de un solo pin CC | Opción de soldadura y conexión de cabeza de clavo |
|
Cabezal multipin serie JMC
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
NOTA:
Tenemos más de 100.000 tipos de Conectores de sellado hermético de vidrio a metal, si no encuentra el conector que está utilizando, contáctenos con sus datos.
