Casilla de acero inoxidable de la serie N Conector coaxial RF femenino
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | N-J200 | Sexo: | Mujeres |
| Resistencia al aislamiento: | ≥ 500MΩ | ¿Qué es eso?: | ≤ 13 |

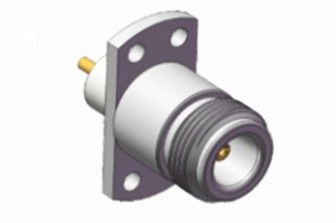

Casilla de acero inoxidable de la serie N Conector coaxial RF femenino
Los conectores de tipo N son conectores coaxial con acoplamiento roscado, reconocidos por sus excelentes capacidades antivibración y rendimiento eléctrico.,Estos conectores son adecuados para varios tipos de cables de RF y son ampliamente utilizados en aviación, aeroespacial, radar, microondas, comunicaciones digitales,y instrumentos de ensayo y mediciónOfrecemos servicios de personalización para diferentes tipos de conectores y adaptadores de tipo N para satisfacer los requisitos específicos del cliente, incluyendo configuraciones rectas o de ángulo recto,así como las opciones de montaje en brida o mamparo.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | El bronce,
Las demás: |
| Mujeres | El bronce de fósforo,
Las demás: |
|
| Contacto resistente | Fósforo Bronce | Las demás: |
| Conchas / Casas | Acero inoxidable |
Las demás: |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

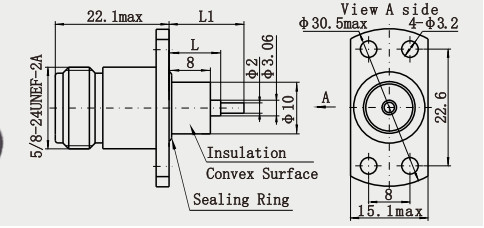

Dibujo detallado
Características:
1. Transmisión de ancho de banda amplio: admite una amplia gama de frecuencias de señal, que van desde 0 a 11 GHz y el tipo mejorado puede incluso cubrir hasta 18 GHz,que puede satisfacer las necesidades de una variedad de aplicaciones de RF.
2Baja pérdida: al adoptar materiales de alta calidad y un proceso de fabricación preciso, la pérdida generada durante la transmisión de señales es extremadamente baja.que ayuda a mejorar la eficiencia y la calidad de la transmisión de señales.
3. Alta protección: La carcasa está generalmente hecha de material metálico con un buen rendimiento de protección electromagnética,que pueden prevenir eficazmente la influencia de la interferencia electromagnética externa en la transmisión de la señal.
Aplicaciones:
1Buena adaptabilidad al medio ambiente: después de un tratamiento y ensayo especiales, los conectores de micropistas de tipo N pueden funcionar de forma estable en condiciones ambientales adversas (como altas temperaturas,baja temperatura, humedad, etc.) y tienen una larga vida útil, lo que los hace adecuados para su uso al aire libre y en una variedad de entornos complejos.
2- Compatibilidad versátil: El conector de microstrip tipo N es compatible con muchos tipos de cables, incluidos cables semirrígidos y cables flexibles, etc., proporcionando una gama más amplia de aplicabilidad.También cumple con las normas internacionales (e.g., IEC e IEEE) para una fácil intercambiabilidad e integración con otros equipos.
3Instalación y mantenimiento convenientes: El método de conexión roscado hace que el conector de microrrubas tipo N sea fácil y rápido de instalar, eliminando la necesidad de procesos de soldadura complicados.Además, su durabilidad y fiabilidad reducen los costes y la frecuencia de mantenimiento, mejorando la eficiencia general del sistema.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
