Datos del producto:
Pago y Envío Términos:
|
| El revestimiento: | Estabilización plateada oro | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | El número de personas afectadas por el accidente |
| Tipo de producto: | Conector del RF | Sexo: | Mujeres |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector RF de latón femenino,conector coaxial de micro-banda |
||
Conector RF de latón femenino de la serie MSSM con conector coaxial de micro-banda
La serie MSSM comprende conectores de onda milimétrica de alto rendimiento diseñados para frecuencias de hasta 40 GHz.Estos conectores cuentan con conexiones con rosca dieléctrica de aire y son compatibles con la serie SSMASe caracterizan por su tamaño compacto, diseño ligero, alta frecuencia de funcionamiento y conexión confiable.Los conectores MSSM se utilizan ampliamente en mediciones de microondas de alta frecuencia y dispositivos de ondas milimétricasSus características las hacen ideales para aplicaciones que requieren espacio limitado y un rendimiento fiable de alta frecuencia.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 40En GHz |
| Dieléctricos Resistencia al voltaje | 500VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,07 + 0,007f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | FPL/PEI |
| Rango de temperatura | -55 ~ +125°C |
Características:
1. aislamiento: evitar la interferencia de la señal de alta frecuencia en el proceso de transmisión, cuanto mayor sea el aislamiento, mayor será la estabilidad y fiabilidad de la transmisión de la señal.
2Duración de la conexión: en condiciones normales de uso, el número de veces que pueden realizarse las operaciones de conexión y desconexión sin afectar al rendimiento y la fiabilidad del conector.
3Composición del material
Material del conductor interno: generalmente latón dorado o cobre de berilio, del cual el cobre de berilio se usa comúnmente en el conductor interno de los conectores femeninos debido a su mejor elasticidad.
Material dieléctrico: PTFE, PEI y medios de aire, etc., el medio de aire tiene una constante baja, por lo que el conector tiene una frecuencia de corte más alta.
Material del conductor exterior: comúnmente acero inoxidable o cobre, el conductor exterior de acero inoxidable es más duradero, pero el costo de fabricación también es mayor.

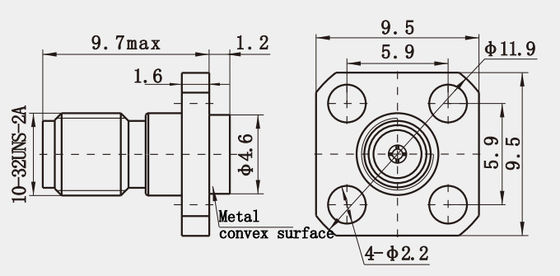

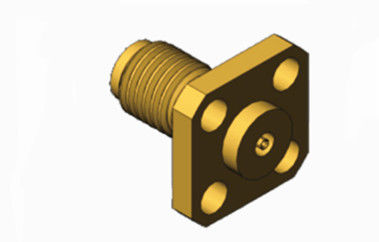

Dibujo de contorno (mm) y imagen de Conector RF de latón femenino de la serie MSSM con conector coaxial de micro-banda
Aplicación:
1. Médico: En equipos médicos como la RM (Imagen de Resonancia Magnética), los conectores coaxiles de RF MSSM se utilizan para transmitir energía de RF para ayudar a generar imágenes de alta calidad.Sus propiedades eléctricas precisas son críticas para el rendimiento de los equipos médicos.
2Investigación científica: En la investigación científica y la experimentación,Los conectores coaxales de RF MSSM se utilizan para conectar una variedad de equipos e instrumentos de prueba de RF con el fin de medir y analizar señales de alta frecuenciaSu alta precisión y fiabilidad son fundamentales para la exactitud de la investigación científica.
3Campo industrial: En la producción industrial, los conectores coaxiles de RF MSSM se utilizan para conectar una variedad de equipos y sensores de control de RF para realizar un control y monitoreo automatizados.Su rendimiento eléctrico estable y su durabilidad mecánica lo hacen adecuado para ambientes industriales hostiles.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
