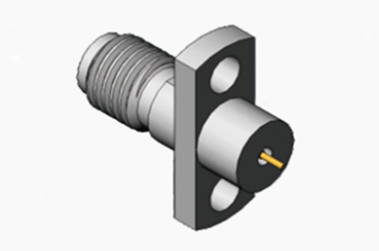

MSSM Conector coaxial RF de brida de 2 agujeros femenino con superficie convexa de metal
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El revestimiento: | Revestidos de oro/pasivación | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | El número de personas afectadas por el accidente |
| Tipo de producto: | Conector del RF | Sexo: | Mujeres |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector coaxial RF MSSM,Conector coaxial de superficie convexa de RF de metal |
||
MSSM Conector coaxial RF de brida de 2 agujeros femenino con superficie convexa de metal
La línea de productos MSSM incluye conectores de onda milimétrica de alto rendimiento que admiten frecuencias de hasta 40 GHz.Estos conectores utilizan conexiones roscadas de interfaz de aire y son compatibles con los conectores de la serie SSMAConocidos por su tamaño compacto, diseño ligero, alta frecuencia de funcionamiento y conexión confiable,los conectores de la serie MSSM se utilizan ampliamente en mediciones de microondas de alta frecuencia y aplicaciones de ondas milimétricas.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 40En GHz |
| Dieléctricos Resistencia al voltaje | 500VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,07 + 0,007f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | FPL/PEI |
| Rango de temperatura | -55 ~ +125°C |
Características:
1Pérdida de inserción: pérdida de señal causada por el proceso de transmisión de señal, cuanto menor sea el conector, mayor será la eficiencia de transmisión de señal.
2. aislamiento: evitar la interferencia de la señal de alta frecuencia en el proceso de transmisión, cuanto mayor sea el aislamiento, mayor será la estabilidad y fiabilidad de la transmisión de la señal.
3Duración de la conexión: en condiciones normales de uso, el número de veces que pueden realizarse las operaciones de conexión y desconexión sin afectar al rendimiento y la fiabilidad del conector.

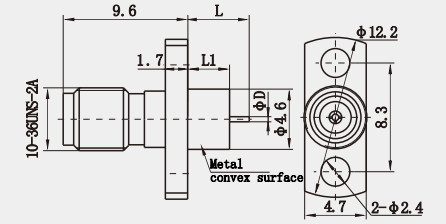

Dibujo de contorno (mm) y imagen de MSSM Conector coaxial RF de brida de 2 agujeros femenino con superficie convexa de metal
Aplicación:
1Investigación científica: En la investigación científica y la experimentación,Los conectores coaxales de RF MSSM se utilizan para conectar una variedad de equipos e instrumentos de prueba de RF con el fin de medir y analizar señales de alta frecuenciaSu alta precisión y fiabilidad son fundamentales para la exactitud de la investigación científica.
2Campo industrial: En la producción industrial, los conectores coaxiles de RF MSSM se utilizan para conectar una variedad de equipos y sensores de control de RF para realizar un control y monitoreo automatizados.Su rendimiento eléctrico estable y su durabilidad mecánica lo hacen adecuado para ambientes industriales hostiles.
3Los conectores coaxiles MSSM RF también juegan un papel importante en algunos electrodomésticos de gama alta, como receptores de televisión por satélite y routers inalámbricos.Su buen rendimiento eléctrico y conexión conveniente hacen que estos productos puedan proporcionar una transmisión de señal de alta calidad.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
