K2.92 Conector coaxial RF de acero inoxidable de brida femenina con micropista para comunicación

                  K2.92 Conector coaxial RF de acero inoxidable de brida femenina con micropista para comunicación

Conectores para ondas milimétricas de tipo K (2.92mm,SMK), también llamados conectores de 2,92 mm. Es uno de los conectores de onda de medidor más populares. El amplio rango de frecuencia es de hasta 40 GHz. Se pueden emparejar con conectores SMA y 3,5 mm.

Estos conectores de tipo K (2.92mm,SMK)Las conexiones aéreas son muy pequeñas, ligeras y muy fiables.

Los conectores coaxiales de alta precisión de 50 Ohm con una interfaz femenina de 2,92 mm están diseñados para uso general en aplicaciones de RF y microondas.Estos conectores de alto rendimiento se utilizan en una amplia gama de escenarios de ensayo y medición, desde las comunicaciones celulares hasta las comunicaciones por satélite, garantizando la adecuada compatibilidad de los equipos y las interconexiones de los cables.Estos conectores están construidos para soportar el uso repetidoIncorporan un diseño dieléctrico de aire con un soporte de conductor central de plástico de baja pérdida.

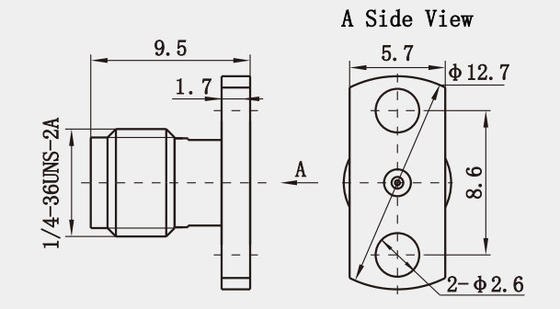

Dibujo del conector coaxial RF de acero inoxidable de brida femenina K2.92 con microstrip para comunicación(mm):

Especificación deK2.92 Conector coaxial RF de acero inoxidable de brida femenina con micropista para comunicación(mm):

Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.

Características:

1. Rendimiento eléctrico:
   • Impedancia característica: 50Ω, que es una impedancia estándar común para los conectores coaxales de RF, y puede garantizar la estabilidad y la coincidencia de las señales en el proceso de transmisión.
   • Compatibilidad:
     • Intercambiabilidad: puede combinarse de forma intercambiable con conectores SMA y 3,5 mm, lo que aumenta su flexibilidad y conveniencia en aplicaciones prácticas.cuando el conector correspondiente no esté disponible temporalmente, se pueden utilizar accesorios como adaptadores para interconectar diferentes series de conectores.
   • Otras características:
     • Medio de aire: la adopción del aire como medio de transmisión aprovecha las ventajas de las líneas de transmisión por aire, lo que resulta en un VSWR bajo y una baja pérdida de inserción.
     • Anillo de puesta a tierra de metal elevado: se puede realizar un contacto de metal a metal de 360°, lo que mejora el rendimiento de puesta a tierra y la estabilidad del conector.
     • Adaptabilidad a la temperatura: puede trabajar normalmente a una temperatura ambiente de -55°C a +125°C, adaptándose a diversos ambientes de trabajo adversos.

Aplicación:

1. Sistema de antenas:
   • Antena de recepción por satélite: la antena de recepción por satélite necesita recibir señales débiles desde el espacio, los requisitos del conector son más altos. el conector k2.92 mm tiene un buen rendimiento eléctrico y estabilidad mecánica,puede garantizar que la antena de recepción por satélite y el equipo de back-end se conecten de manera confiable, reducir la pérdida de transmisión de la señal, mejorar la calidad de la señal recibida.
   • Antena de radar: La antena del sistema de radar necesita transmitir señales de alta frecuencia y alta potencia, y el conector K2.92mm puede cumplir con los altos requisitos de la antena de radar al conector.Puede utilizarse para la conexión entre la antena de radar y el equipo de procesamiento de señales para garantizar la transmisión estable de señales de radar, y tiene una buena durabilidad y capacidad antiinterferencia en entornos complejos.
   • Antena de microondas: En el campo de la comunicación por microondas y la teledetección por microondas, la antena de microondas es uno de los equipos clave.equipos de conexión de antenas y de RF front-end, y sus características de alta frecuencia y rendimiento de baja pérdida pueden satisfacer la demanda de transmisión de señales de microondas y garantizar el rendimiento del sistema de antena.
