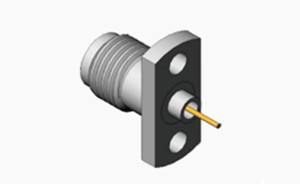

Conector coaxial RF de acero inoxidable con aislante de PTFE y revestimiento pasivado

                              Conector coaxial RF de acero inoxidable de brida de 2 agujeros de serie K2.92

Conectores para ondas milimétricas de tipo K (2.92mm,SMK), también llamados conectores de 2,92 mm. Es uno de los conectores de onda de medidor más populares. El amplio rango de frecuencia es de hasta 40 GHz. Se pueden emparejar con conectores SMA y 3,5 mm.

Estos conectores de tipo K (2.92mm,SMK)Las conexiones aéreas son muy pequeñas, ligeras y muy fiables.

Estos conectores coaxiles de alta precisión de 50 Ohms con una interfaz femenina de 2,92 mm están diseñados para aplicaciones versátiles en frecuencias de RF y microondas.Se destacan en numerosos entornos de prueba y medición, que abarca desde comunicaciones celulares hasta satélites, garantizando un equipo óptimo y conectividad de cables.Estos conectores están construidos para soportar conexiones repetidasIncorporan un diseño dieléctrico de aire y utilizan un soporte de conductor central de plástico de baja pérdida, mejorando su rendimiento y durabilidad.

Especificación:

Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.

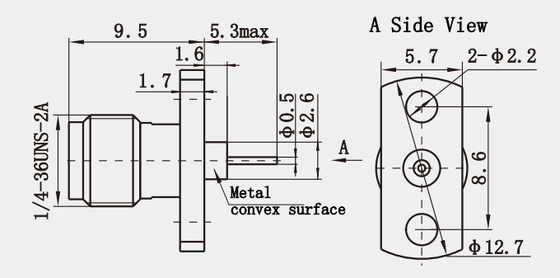

Dibujo del conector coaxial RF de acero inoxidable de 2 agujeros de brida femenina de la serie K2.92(mm):

Características:

1. Compatibilidad:
   • Intercambiabilidad: puede combinarse de forma intercambiable con conectores SMA y 3,5 mm, lo que aumenta su flexibilidad y conveniencia en aplicaciones prácticas.cuando el conector correspondiente no esté disponible temporalmente, se pueden utilizar accesorios como adaptadores para interconectar diferentes series de conectores.
2. Otras características:
   • Medio de aire: la adopción del aire como medio de transmisión aprovecha las ventajas de las líneas de transmisión por aire, lo que resulta en un VSWR bajo y una baja pérdida de inserción.
   • Anillo de puesta a tierra de metal elevado: se puede realizar un contacto de metal a metal de 360°, lo que mejora el rendimiento de puesta a tierra y la estabilidad del conector.
   • Adaptabilidad a la temperatura: puede trabajar normalmente a una temperatura ambiente de -55°C a +125°C, adaptándose a diversos ambientes de trabajo adversos.

Aplicación:

1. Equipo de ensayo y medición:
   • Analisador de red: el analizador de red se utiliza para medir las características de frecuencia de amplitud de los componentes y sistemas de RF, las características de frecuencia de fase y otros parámetros de los instrumentos importantes.Se puede utilizar un conector de 92 mm para conectar el puerto de ensayo del analizador de red y el dispositivo sometido a ensayo., sus características de alta frecuencia y un buen rendimiento de coincidencia para garantizar la exactitud y fiabilidad de los resultados de los ensayos.amplificadores y otros dispositivos de RF, el conector K2,92 mm puede proporcionar una conexión estable para garantizar que la señal de ensayo se transmita sin interferencias.
   • Analisadores de espectro: Los analizadores de espectro se utilizan para analizar los componentes de frecuencia y la distribución de potencia de las señales.El conector de 92 mm puede introducir la señal a probar en el analizador de espectro para ayudar a los ingenieros a analizar y diagnosticar problemas con la señalPor ejemplo, durante la depuración y el mantenimiento de equipos de comunicación inalámbrica, la combinación de un analizador de espectro y un K2.Se puede utilizar un conector de 92 mm para detectar si el espectro de las señales emitidas por el equipo se ajusta a la norma, y si existen problemas como las interferencias de las señales.
   • Medidor de potencia: El medidor de potencia se utiliza para medir el nivel de potencia de las señales RF. el conector K2.92 mm se puede utilizar para conectar el medidor de potencia y la fuente de señal medida,y sus características de baja pérdida de inserción pueden garantizar la precisión de los resultados de mediciónEn el ensayo de amplificadores de potencia de RF, transmisores y otros equipos, el uso de conectores K2.92 mm puede medir con precisión la potencia de salida y evaluar el rendimiento del equipo.

Otros conectores RF de 2,92 mm macho, hembra:
