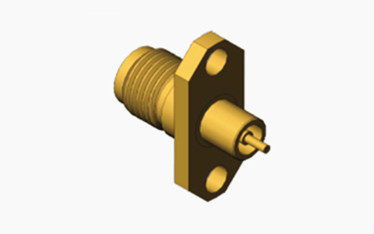

Conector coaxial RF de bronce K2.92mm Femenino de 2 agujeros con banda micro
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de producto: | 2.92mm, tipo K, SMK | Palabras clave: | 2 agujeros ensanchan los conectores del panel |
|---|---|---|---|
| Punto de trabajo: | Conectores de onda milimétrica | Platación: | Revestidos de oro |
| Aplicación: | RF/Satcom | El aislante: | PTFE |
| impedancia: | 50 ohm | Sexo: | Mujeres |
| Resaltar: | Conector coaxial RF de latón de K2.92mm,Conector coaxial de micro-tiras RF,Conector coaxial de RF de 2 agujeros |
||
Conector coaxial RF de bronce K2.92mm Femenino de 2 agujeros con banda micro
El conector tipo K, también conocido como conector tipo 2.92, es una serie popular de conectores de onda milimétrica que pueden operar a frecuencias de hasta 40 GHz.Cuenta con una interfaz de aire y es intercambiable con SMA y 3Esta serie ofrece ventajas tales como tamaño compacto, diseño ligero, operación de alta frecuencia y conectividad confiable.
Especificación:
Nota: Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de velocidad. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
- Rango de frecuencia: El conector tipo K de Brass funciona a frecuencias de hasta 40 GHz, por lo que es adecuado para aplicaciones de onda milimétrica.Este amplio rango de frecuencias permite su uso en diversos sistemas de comunicación de alta frecuencia y tecnologías de radar.
- El material: hechos de latón de alta calidad, estos conectores ofrecen una excelente resistencia mecánica y durabilidad.garantizar un rendimiento duradero incluso en entornos adversos.
- Diseño: El diseño compacto y ligero del conector tipo K de Brass hace que sea fácil de manejar e instalar, incluso en espacios reducidos.Productos de la serie 5, proporcionando flexibilidad en el diseño e integración del sistema.
- Desempeño: Con bajas pérdidas de inserción y de retorno, el conector tipo K de latón garantiza una transferencia de señal eficiente con una atenuación mínima.Esto es crucial para mantener la integridad de la señal a largas distancias y mejorar el rendimiento general del sistema.
Aplicación:
- Las telecomunicaciones: Se utiliza en antenas de estaciones base, sistemas de comunicación por satélite y enlaces de radio de microondas para garantizar una transferencia de señal eficiente y estable.
- Sistemas de radar: Utilizado en sistemas de radar civiles para detectar y rastrear objetos a altas frecuencias.
- Radiodifusión: Utilizado en equipos de televisión y radiodifusión para transmitir señales de alta frecuencia a largas distancias.
- Aeronautica y aeroespacial: Integrado en sistemas de aviónica para fines de comunicación y navegación.
- Investigación científica: Se utiliza en instrumentos de laboratorio y equipos de ensayo que requieren mediciones precisas de alta frecuencia.
