K2.92mm Conector coaxial RF de acero inoxidable femenino de 2 agujeros con micro-banda
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El aislante: | PTFE | Sexo: | Mujeres |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Características dominantes: | 2 agujeros ensanchan los conectores del panel |
| Punto de trabajo: | Conectores de onda milimétrica | Platación: | Apaciguado |
| Aplicación: | Computadora/LAN | El material: | Acero inoxidable |
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector coaxial RF de acero inoxidable,Conector coaxial de micro-tiras RF |
||

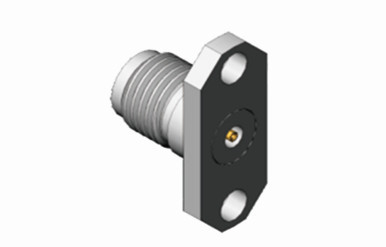

K2.92mm Conector coaxial RF de acero inoxidable femenino de 2 agujeros con micro-banda
El conector tipo K, también conocido como conector tipo 2.92, es una serie de conectores de onda milimétrica ampliamente utilizada con un rango de frecuencia de hasta 40 GHz.Productos de la serie 5 y presenta una interfaz de aireEsta serie ofrece ventajas tales como tamaño compacto, diseño ligero, operación de alta frecuencia y conectividad confiable.

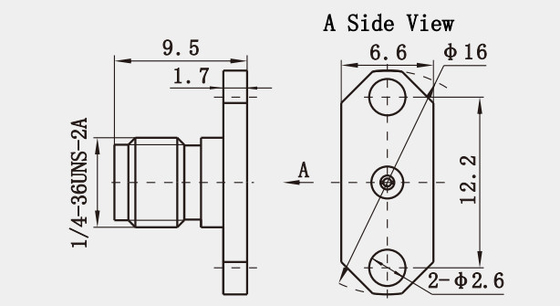

Dibujo de contorno de conector coaxial RF de acero inoxidable femenino de 2 agujeros con micro-banda: ((mm)
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se aplicará el procedimiento siguiente:
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
- Durabilidad y fiabilidad: Fabricado en acero inoxidable de alta calidad, este conector presenta una excelente resistencia mecánica y resistencia a la corrosión.Estas propiedades garantizan una durabilidad a largo plazo y un rendimiento fiable incluso en condiciones ambientales adversas, que es crucial para las dos aplicaciones de infraestructuras de comunicación al aire libre.
- Baja pérdida de inserción y pérdida de retorno: El diseño del conector de 2,92 mm minimiza la pérdida de señal durante la transmisión, garantizando una transferencia de señal eficiente con una atenuación mínima.La baja pérdida de retorno (pérdida de reflexión) mejora aún más la eficacia del conector al reducir los reflejos de la señal, manteniendo así la integridad de la señal en distancias más largas.
- Compatibilidad e intercambiabilidad: El conector de 2,92 mm está diseñado para ser compatible con otros conectores estándar de la industria, como los conectores SMA y de la serie 3.5, lo que permite una integración perfecta en los sistemas existentes.Esta intercambiabilidad simplifica las actualizaciones y el mantenimiento del sistema al tiempo que proporciona flexibilidad en las opciones de diseño.
Aplicación:
1Sistemas de comunicación:
Transmisión de microondas: Se utiliza para transmitir señales de alta frecuencia en sistemas de comunicación de microondas.
Estaciones base: integradas en las matrices de antenas para estaciones base celulares donde las señales de alta frecuencia son cruciales.
Comunicaciones por satélite: Esencial para conectar componentes en transceptores y sistemas de alimentación por satélite.
2.Aeroespacial:
Sistemas de aviónica: críticos para los sistemas de comunicación y navegación de las aeronaves.
Exploración espacial: empleado en sistemas de comunicación y transmisión de datos de naves espaciales.
3Automatización industrial:
Redes de sensores: importantes para las redes de sensores industriales que requieren conexiones de alta fiabilidad.
Sistemas de control: se utilizan en sistemas de control para la automatización de la fabricación.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadores de RF,Si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
