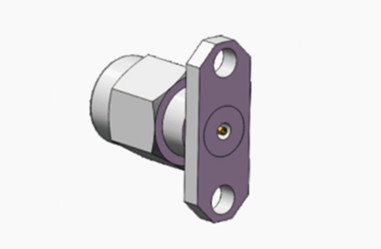

Conector RF de conexión de brida masculina de la serie K2.92 Profundidad del agujero de acero inoxidable 1,8 mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El material: | Acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Palabras clave: | conector del panel del reborde 2-holes |
| Punto de trabajo: | Conector de la onda de milímetro | Platación: | Apaciguado |
| Aplicación: | RF | El aislante: | PTFE |
| Resaltar: | Conector RF de montaje de brida masculino,Conector RF de la serie K2.92,1Conector RF de profundidad de agujero de.8 mm |
||
Conector RF de conexión de brida masculina de la serie K2.92 Profundidad del agujero de acero inoxidable 1,8 mm
El conector tipo K, también conocido como conector de 2,92 mm, es un conector de onda milimétrica ampliamente utilizado con un rango de frecuencia de hasta 40 GHz.Productos de la serie 5 y presenta una interfaz de aireEsta serie de conectores se caracteriza por su tamaño compacto, diseño ligero, alta frecuencia de funcionamiento y conexión confiable.

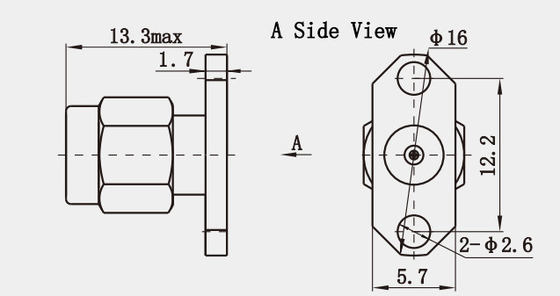

Dibujo de contorno de la serie K2.92 de montaje de brida masculina de conector RF de acero inoxidable Profundidad del agujero 1,8 m- ¿ Qué?¿Qué quieres decir?
| Número de modelo | Descripción |
| Se trata de un sistema de control de las emisiones de gases de escape. | Conector RF de acero inoxidable K 2,92 mm masculino de 2 agujeros |
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | CC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra:
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1- Rendimiento mecánico:
Durabilidad: Los conectores pueden soportar hasta 500 ciclos de apareamiento, lo que demuestra una buena durabilidad mecánica.
Alta confiabilidad: El grosor de la pared del conductor externo es mayor que el de los conectores SMA, lo que mejora su confiabilidad, especialmente en aplicaciones de alta frecuencia y alta potencia.
2Compatibilidad:
Compatible con varios conectores: Los conectores coaxial RF de la serie K2.92 son mecánicamente compatibles con los conectores SMA y APC-3.5 existentes, ofreciendo una amplia aplicabilidad y flexibilidad.
3Adaptabilidad a la temperatura:
Amplio rango de temperatura: Los conectores pueden funcionar normalmente dentro de un rango de temperatura de -55°C a +125°C, adecuados para diversos entornos extremos.
Aplicación:
1Equipo de imágenes médicas: en los dispositivos de imágenes médicas como las máquinas de resonancia magnética, estos conectores proporcionan la precisión y fiabilidad necesarias para transmitir señales de alta frecuencia.
2Investigación científica y experimentación: los investigadores utilizan conectores K2.92 en configuraciones experimentales que requieren transmisión de señal de alta frecuencia y pérdida mínima,como en los aceleradores de partículas o la investigación de materiales avanzados.
3Dispositivos de IoT: Los dispositivos de Internet de las Cosas (IoT) se benefician del tamaño compacto y el alto rendimiento de los conectores K2.92 para una transferencia de datos eficiente entre sensores y unidades centrales de procesamiento.
