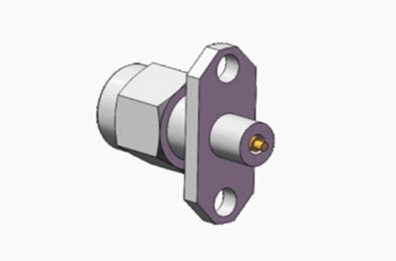

K2.92 Flange de dos agujeros de acero inoxidable masculino con conector de contacto de microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El material: | Acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Palabras clave: | 2 agujeros ensanchan los conectores del panel |
| Punto de trabajo: | Conectores de onda milimétrica | Platación: | Apaciguado |
| Aplicación: | RF | El aislante: | PTFE |
| Resaltar: | K2.92 Conector de contacto de microstrip,Conector de contacto de microstrip con dos agujeros de brida,Conector de contacto de microcintas de acero inoxidable |
||
2.92mm Conectores de microondas masculinos recomendados Conector de latón con chapa RF
Conectores para ondas milimétricas de tipo K (2.92mm,SMK), también llamados conectores de 2,92 mm. Es uno de los conectores de onda de medidor más populares. El amplio rango de frecuencia es de hasta 40 GHz. Se pueden emparejar con conectores SMA y 3,5 mm.
Estos conectores de tipo K (2.92mm,SMK)Las conexiones aéreas son muy pequeñas, ligeras y muy fiables.
Los conectores coaxiles de alta precisión de 50 Ohm con una interfaz de 2,92 mm (Female) están diseñados para aplicaciones versátiles de RF y microondas.Estos conectores superiores encuentran un amplio uso en varios entornos de prueba y medición, desde las comunicaciones celulares hasta las por satélite, garantizando una óptima compatibilidad de los equipos y la interconexión de los cables.Estos conectores están diseñados para soportar el uso frecuenteIncorporan un dieléctrico de aire y un soporte de conductor central de plástico de baja pérdida para mejorar el rendimiento.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |

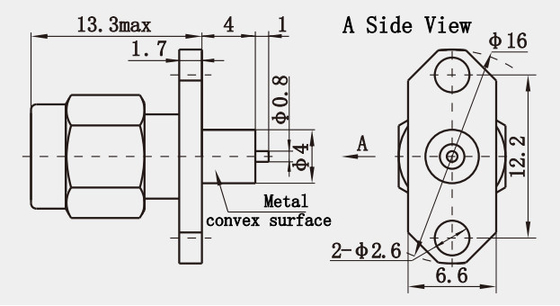

Dibujo de contorno de la brida de dos agujeros de acero inoxidable masculino K2.92 con conector de contacto de microstrip(mm):
| Número de modelo | Descripción |
| Se trata de un sistema de control de las emisiones. | 2.92mm K macho de 2 agujeros con conector de acero inoxidable |
Características:
1Diámetro del conductor externo: Los conectores coaxales RF de la serie K2.92 cuentan con un diámetro del conductor externo de 2.92 mm, lo que los hace más compactos en tamaño en comparación con muchos otros tipos de conectores.
Frecuencia de funcionamiento: Estos conectores operan en un rango de frecuencia de CC a 40 GHz. Esto los hace ideales para aplicaciones de alta frecuencia.
Rendimiento eléctrico:
2Relación de onda de tensión continua (VSWR): dentro del rango de frecuencia de CC a 40 GHz, la VSWR máxima de la serie K2.92 es 1.15, lo que indica un excelente rendimiento eléctrico.
Resistencia de contacto: la resistencia de contacto del conductor interno es inferior a 3,0 mΩ, y la del conductor exterior es inferior a 2,0 mΩ, lo que garantiza una transmisión de señal estable y confiable.
Aplicación:
1Comunicaciones inalámbricas: Estos conectores se utilizan ampliamente en sistemas de comunicación inalámbrica, incluidas las redes celulares, las comunicaciones por satélite y los equipos Wi-Fi.Proporcionan conexiones confiables para señales de alta frecuencia en estos sistemas críticos.
2Equipo de prueba y medición: Estos conectores son cruciales en instrumentos de prueba y medición como analizadores de red, analizadores de espectro y generadores de señal.Ofrecen conectividad precisa para mediciones y pruebas precisas de circuitos y sistemas de RF.
3- Radiodifusión y transmisión: En las instalaciones de medios de difusión y transmisión, K2.92 conectores soportan la transmisión de señales de audio y video de alta calidad necesaria para las transmisiones en vivo y la entrega de contenido.
Otros conectores RF de 2,92 mm macho, hembra:
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
