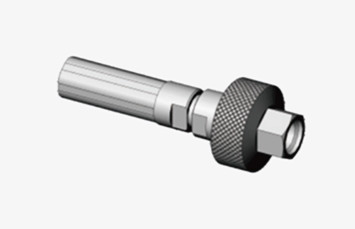

2.92mmK Conector RF masculino de acero inoxidable para cable MF542A con salpicador regular
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Material: | Acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Palabras clave: | conector recto |
| Punto de trabajo: | Conector de la onda de milímetro | Platación: | Apaciguado |
| Aplicación: | RF | El aislante: | PTFE |
| Resaltar: | MF542A Conector RF por cable,2.92mmK Conector RF masculino,Conector RF de salmuera regular |
||
2.92mmK Conector RF masculino de acero inoxidable para cable MF542A con salpicador regular
El tipo K, también conocido como conector tipo 2.92, es una serie de conectores de onda milimétrica ampliamente utilizada.Productos de la serie 5Con su pequeño tamaño, peso ligero, uso de alta frecuencia y conexión confiable, es una opción popular en varias aplicaciones.

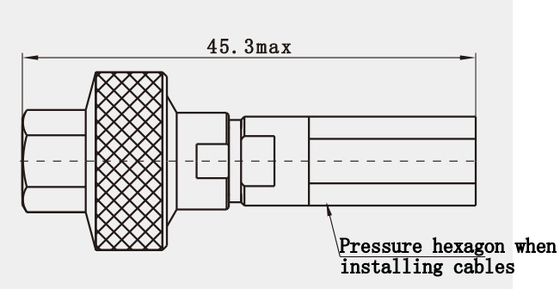

Dibujo de contorno:
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | CC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de velocidad. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Características estructurales: el diámetro exterior del conductor exterior del conector tipo K 2.92 es de 2.92 mm, y el diámetro del conductor interior es de 1.27 mm, con una impedancia característica de 50Ω.Su tamaño compacto, diseño ligero y facilidad de instalación hacen que sea conveniente de usar.
2Propiedades del material: La carcasa del conector de tipo K 2.92 está normalmente hecha de acero inoxidable o latón con chapa dorada, proporcionando una buena resistencia a la corrosión y al desgaste.El conductor interno está hecho de cobre de berilio con chapa de oro, garantizando un buen rendimiento eléctrico y resistencia mecánica.
Aplicación:
1Instrumentos de ensayo: El conector de tipo K 2.92 es un componente indispensable en varios instrumentos de ensayo de alta precisión, como los analizadores de red y los analizadores de espectro.Proporciona conexiones precisas y transmisión de señales, garantizando la exactitud y fiabilidad de los resultados de los ensayos.
2Campo de comunicación: en campos de comunicación como las estaciones base de comunicación inalámbrica y los equipos de comunicación de microondas, el conector de tipo K 2.92 también se utiliza ampliamente.Su amplio rango de frecuencias y su buen rendimiento de transmisión le permiten satisfacer las necesidades de la tecnología de comunicación moderna., mejorando la calidad y la eficacia de la comunicación.
3- Áreas de aplicación: El conector tipo K 2.92 se utiliza ampliamente en la industria aeroespacial y en otros campos, especialmente en ingeniería de radares, contramedidas electrónicas, comunicaciones por satélite,y instrumentos de ensayo que requieren una alta precisión y fiabilidad.
