Conector coaxial RF de 2 agujeros de acero inoxidable de la serie K masculino de 2,92 mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Material: | Acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Características dominantes: | 2 agujeros ensanchan los conectores del panel |
| El tipo: | Conectores de onda milimétrica | Platación: | Las demás: |
| Aplicación: | Computadora/LAN | El aislante: | PTFE |
| Resaltar: | 2Conector coaxial RF de la serie 92mm,Conector coaxial RF de 2 agujeros con brida,2Conector coaxial de acero inoxidable de la serie.92mm |
||

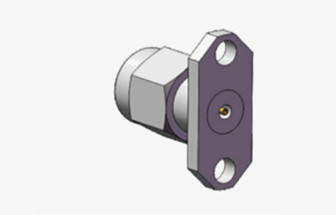

Conector coaxial RF de 2 agujeros de acero inoxidable de la serie K masculino de 2,92 mm
El conector tipo K, también conocido como el tipo 2.92, es una serie de conectores de onda milimétrica ampliamente utilizada que admite frecuencias de hasta 40 GHz.Productos de la serie 5 y presenta una interfaz de aireEste conector se caracteriza por su tamaño compacto, diseño ligero, rendimiento de alta frecuencia y capacidades de conexión confiables.

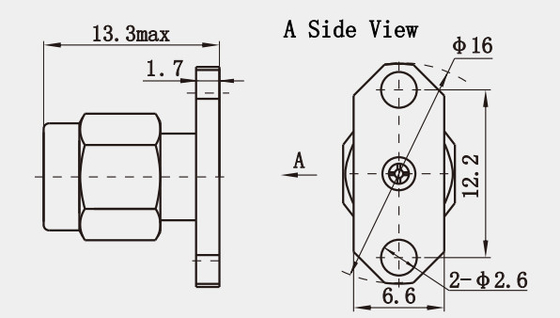

Dibujo de contorno del conector coaxial RF de 2 agujeros de acero inoxidable de la serie K masculino de 2.92 mm
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | CC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo/concha/carcasa | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se aplicará el procedimiento siguiente:
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Rango de alta frecuencia: El conector tipo K 2.92 puede operar a frecuencias de hasta 46 GHz, cubriendo toda la banda de frecuencia de 8 mm, por lo que se utiliza ampliamente en dispositivos y sistemas de ondas milimétricas.
2Compatibilidad mecánica: el conector tipo K 2.92 es mecánicamente compatible con los conectores de serie SMA y 3.5 mm,que permite su uso intercambiable con otros tipos de conectores, manteniendo un buen rendimiento de transmisión y una precisión de ensayo.
3Características estructurales: el diámetro exterior del conductor exterior del conector tipo K 2.92 es de 2.92 mm, y el diámetro del conductor interior es de 1.27 mm, con una impedancia característica de 50Ω.Su tamaño compacto, diseño ligero y facilidad de instalación hacen que sea conveniente de usar.
Aplicación:
1Campo aeroespacial: el conector tipo K 2.92 también desempeña un papel importante en equipos aeroespaciales como comunicaciones por satélite y sistemas de navegación.Su alto rango de frecuencia y su excelente rendimiento eléctrico le permiten adaptarse a entornos aeroespaciales complejos, garantizando una transmisión de señal estable.
2Instrumentos de ensayo: El conector de tipo K 2.92 es un componente indispensable en varios instrumentos de ensayo de alta precisión, como los analizadores de red y los analizadores de espectro.Proporciona conexiones precisas y transmisión de señales, garantizando la exactitud y fiabilidad de los resultados de los ensayos.
