Datos del producto:
Pago y Envío Términos:
|
| Material: | Latón/acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Palabras clave: | Conectores rectos |
| Punto de trabajo: | Conectores de onda milimétrica | Platación: | Revestidos de oro o níquel |
| Aplicación: | RF | El aislante: | PTFE |
| Resaltar: | 2Conectores RF masculinos de 92 mm,Conectores RF de cable CXN3507/MF363A,Conectores RF rectos de acero inoxidable |
||

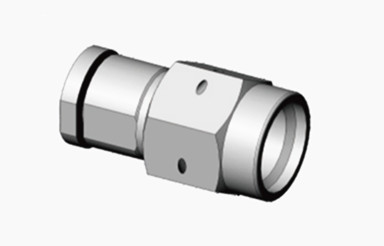

2Conectores RF rectos de acero inoxidable masculino de.92 mm para cable CXN3507/MF363A
Conectores para ondas milimétricas de tipo K (2.92mm,SMK), también llamados conectores de 2,92 mm. Es uno de los conectores de onda de medidor más populares. El amplio rango de frecuencia es de hasta 40 GHz. Se pueden emparejar con conectores SMA y 3,5 mm.
Estos conectores de tipo K (2.92mm,SMK)Las conexiones aéreas son muy pequeñas, ligeras y muy fiables.
Los conectores coaxiles de alta precisión de 50 Ohm con una interfaz de 2,92 mm (Femina) están diseñados para aplicaciones de RF y microondas de uso general.Estos conectores de alto rendimiento se utilizan ampliamente en entornos de ensayo y medición, que abarca las comunicaciones celulares y satelitales, garantizando el adecuado equipamiento y la compatibilidad de las interconexiones de cables.Estos conectores están diseñados para soportar el uso repetidoIncorporan un dieléctrico de aire y un soporte de conductor central de plástico de baja pérdida.

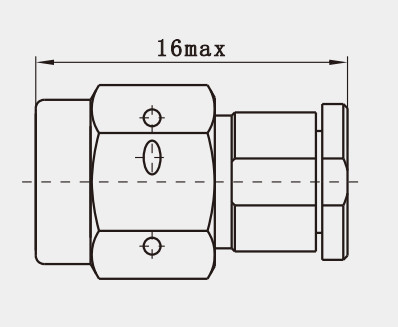

Dibujo de contorno (mm):
Especificación deConector coaxial de RF femenino de tipo K de 2,92 mm:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra:
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de efecto invernadero
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Baja VSWR y pérdida de inserción: al incorporar las ventajas de las líneas de transmisión dieléctricas de aire, el conector de 2,92 mm presenta una baja relación de onda de tensión permanente (VSWR) y una pérdida de inserción mínima.Esto reduce la pérdida de energía durante la transmisión de la señal, preservando la integridad de la señal.
2Tamaño compacto: en comparación con otros tipos de conectores RF, como los conectores 3.5mm / SMA, el conector de 2.92mm es más pequeño y más compacto.Su diseño miniaturizado lo hace ideal para su uso en aplicaciones de espacio limitado, como equipos de ensayo portátiles y placas de circuitos de alta densidad.
3Buena compatibilidad: el diseño del conector de 2,92 mm tiene en cuenta la compatibilidad con los conectores SMA y 3,5 mm.pueden estar interconectados en determinadas circunstancias., lo que ofrece a los ingenieros una mayor flexibilidad.
Aplicación:
1Equipo de prueba y medición: Para instrumentos como analizadores de red, analizadores de espectro y generadores de señal, el 2.El conector de 92 mm facilita las conexiones entre los puertos de prueba y los dispositivos sometidos a prueba.Su precisión y estabilidad mejoran la exactitud de los resultados de medición.
2Dispositivos médicos: En ciertos equipos médicos avanzados, como la resonancia magnética (MRI) y los dispositivos de ultrasonido, el conector de 2,92 mm se utiliza para conectar bobinas de RF, sensores,y dispositivos electrónicosSu rendimiento superior garantiza la estabilidad y fiabilidad de estos dispositivos médicos.
3Investigación científica: en los experimentos de investigación de física, química y ciencia de materiales, el conector de 2,92 mm conecta aparatos y cámaras experimentales.Su alta precisión y fiabilidad ayudan a los investigadores a obtener datos experimentales precisos.
4Electrónica de consumo: Aunque no es directamente común en la electrónica de consumo, el 2.Se pueden encontrar conectores de 92 mm o conectores similares de alto rendimiento en algunos equipos de audio de gama alta y equipos de fotografía profesionales para garantizar una transmisión de señal de alta calidad.
