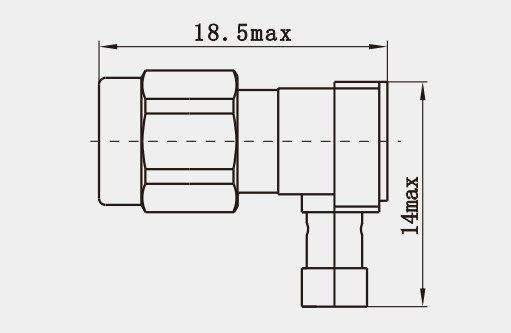

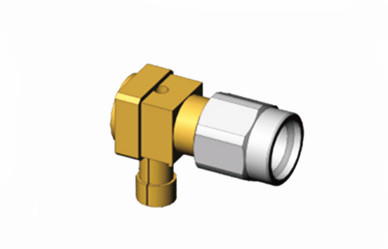

Conector RF masculino de ángulo derecho de latón / SS para conector de cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El tipo: | 2.92mm, tipo K, SMK | Palabras clave: | Conectores de ángulo recto |
|---|---|---|---|
| Punto de trabajo: | Conectores de onda milimétrica | Platación: | Revestidos de oro |
| Aplicación: | RF/Satcom | El aislante: | PTFE |
| impedancia: | 50 ohm | Sexo: | Hombre |
| Resaltar: | Conector RF de latón CXN3506,MF108A Conector RF de conexión por cable,Conector RF masculino de ángulo derecho |
||
Conector RF masculino de ángulo derecho de latón/SS para conector de cable CXN3506/MF108A
El tipo K, también conocido como conector tipo 2.92, es una serie de conectores de onda milimétrica ampliamente utilizados con un rango de frecuencia de hasta 40 GHz.Productos de la serie 5 para la intercambiabilidad y cuentan con una interfaz de aireEste conector cuenta con un tamaño compacto, diseño ligero, funcionamiento de alta frecuencia y conexiones confiables.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | CC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de velocidad. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Tamaño compacto: en comparación con otros tipos de conectores RF, como los conectores 3.5mm / SMA, el conector de 2.92mm es más pequeño y más compacto.Su diseño miniaturizado lo hace ideal para su uso en aplicaciones de espacio limitado, como equipos de ensayo portátiles y placas de circuitos de alta densidad.
2Buena compatibilidad: el diseño del conector de 2,92 mm tiene en cuenta la compatibilidad con los conectores SMA y 3,5 mm.pueden estar interconectados en determinadas circunstancias., lo que ofrece a los ingenieros una mayor flexibilidad.
Aplicación:
1Equipo de prueba y medición: Para instrumentos como analizadores de red, analizadores de espectro y generadores de señal, el 2.El conector de 92 mm facilita las conexiones entre los puertos de prueba y los dispositivos sometidos a prueba.Su precisión y estabilidad mejoran la exactitud de los resultados de medición.
2Dispositivos médicos: En ciertos equipos médicos avanzados, como la resonancia magnética (MRI) y los dispositivos de ultrasonido, el conector de 2,92 mm se utiliza para conectar bobinas de RF, sensores,y dispositivos electrónicosSu rendimiento superior garantiza la estabilidad y fiabilidad de estos dispositivos médicos.
3Investigación científica: en los experimentos de investigación de física, química y ciencia de materiales, el conector de 2,92 mm conecta aparatos y cámaras experimentales.Su alta precisión y fiabilidad ayudan a los investigadores a obtener datos experimentales precisos.
