K2.92 Conector RF masculino de acero inoxidable para conector de cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Material: | Acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Palabras clave: | conector recto |
| Punto de trabajo: | Conector de la onda de milímetro | Platación: | Apaciguado |
| Aplicación: | RF | El aislante: | PTFE |
| Resaltar: | K2.92 Conector RF masculino de acero inoxidable,conector de cable CXN3506/MF108A |
||

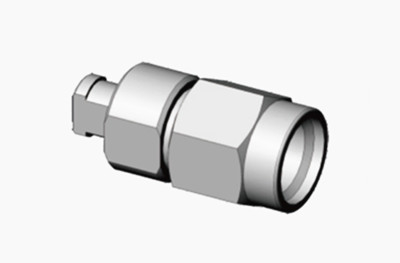

K2.92 Conector RF masculino de acero inoxidable para conector de cable CXN3506/MF108A
El tipo K, también conocido como conector tipo 2.92, es una serie de conectores de onda milimétrica de uso común con un rango de frecuencia de hasta 40 GHz.Productos de la serie 5 a través de una interfaz de aireEste conector presenta un tamaño compacto, un diseño ligero, un uso de alta frecuencia y capacidades de conexión confiables.

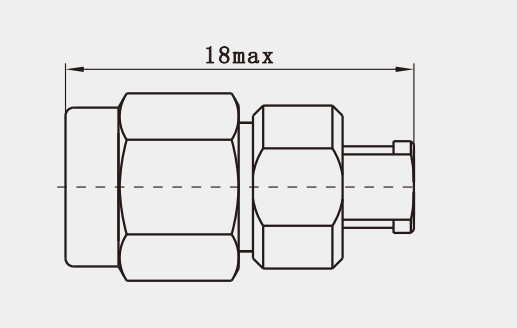

Dibujo de contorno:
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de velocidad. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Alta frecuencia de funcionamiento: el conector coaxial de 2,92 mm opera a frecuencias de hasta 40 GHz.Esto lo hace muy adecuado para aplicaciones de onda milimétrica y satisface las demandas de las tecnologías de RF modernas.
2Baja VSWR y pérdida de inserción: al incorporar las ventajas de las líneas de transmisión dieléctricas de aire, el conector de 2,92 mm presenta una baja relación de onda de tensión permanente (VSWR) y una pérdida de inserción mínima.Esto reduce la pérdida de energía durante la transmisión de la señal, preservando la integridad de la señal.
Aplicación:
1El conector coaxial de frecuencia de radio de acero inoxidable 2.92 tiene una amplia gama de aplicaciones en diversos campos, lo que demuestra su versatilidad e importancia en la tecnología moderna.Aquí están algunas de las áreas de aplicación principales:
2Telecomunicaciones: El conector de 2,92 mm se utiliza ampliamente en comunicaciones inalámbricas, comunicaciones por satélite y sistemas de transmisión de datos de alta velocidad.Su rendimiento de alta frecuencia lo hace ideal para tecnologías emergentes como las redes 5G y 6G.
3Sistemas de radar: en los sistemas de radar civiles, el conector de 2,92 mm juega un papel crucial en la conexión de antenas, módulos de transceptor y otros componentes esenciales.Su fiabilidad y características de baja pérdida aseguran un rendimiento y una precisión óptimos del sistema de radar.
