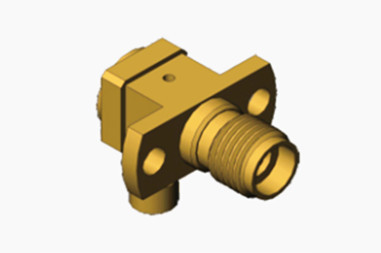

K2.92 Conector RF de bronce de ángulo recto femenino de 2 agujeros para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Material: | Las demás | Sexo: | Mujeres |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Palabras clave: | 2 agujeros ensanchan conector del panel |
| Punto de trabajo: | Conector de la onda de milímetro | Platación: | Apaciguado |
| Aplicación: | RF | El aislante: | PTFE |
| Resaltar: | Conector RF de brida de 2 agujeros K2.92,Conector RF de cable CXN3506/MF108A,Conector RF femenino de latón de ángulo derecho |
||
K2.92 Conector RF de bronce de ángulo recto de doble agujero para cable CXN3506/MF108A
El tipo K, también conocido como conector tipo 2.92, es una serie de conectores de onda milimétrica de uso común con una frecuencia de hasta 40 GHz.5 y adopta una interfaz de aireEl conector de tipo K presenta un tamaño pequeño, un peso ligero, una alta frecuencia de uso y una conexión fiable.

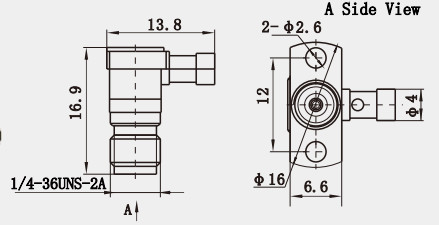

Dibujo de contorno:
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de velocidad. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Características eléctricas:
- La impedancia característica es de 50Ω, adecuada para una variedad de aplicaciones de RF.
- El rango de frecuencias es amplio, de CC a 40 GHz, para satisfacer las necesidades de las aplicaciones de alta frecuencia.
- La relación de ondas estacionarias de bajo voltaje (VSWR), inferior a 1,15 a 40 GHz, garantiza una transmisión eficiente de la señal.
2Características mecánicas:
- Resistencia a altas temperaturas, puede soportar temperaturas de -55°C a +165°C.
- Baja fuerza de separación y fuerza de enlace, fácil de operar y conexión confiable.
- Fuerte durabilidad, puede soportar 500 ciclos de uso.
3Compatibilidad e intercambiabilidad:
- Compatible con SMA, 3.5 mm y otros conectores, facilitando la interconexión entre diferentes sistemas.
- Se puede conectar de forma intercambiable con conectores SMA y 3,5 mm, lo que mejora la universalidad y la flexibilidad del equipo.
Aplicación:
1Instrumentos de ensayo: en los instrumentos de ensayo, se utilizan conectores K2.92 para conectar el equipo de ensayo y el equipo probado, garantizando la exactitud y fiabilidad de los resultados de los ensayos.
2Aeroespacial: los conectores K2.92 se utilizan ampliamente en el campo aeroespacial para conectar varios dispositivos electrónicos de aviación, asegurando el funcionamiento normal y la seguridad del equipo.
3Comunicación inalámbrica: debido a su amplio rango de frecuencia y características de baja pérdida de inserción, el conector K2.92 se utiliza en sistemas de comunicación inalámbrica para conectar transmisores y receptores,mejora de la eficiencia de transmisión de señales.
