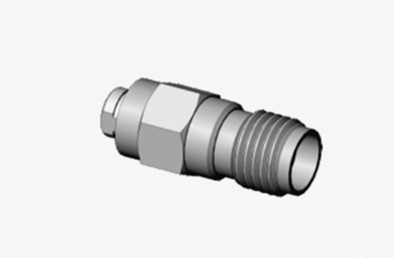

Conector RF de acero inoxidable femenino de alto rendimiento K2.92 para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El aislante: | PTFE | Sexo: | Mujeres |
|---|---|---|---|
| Nombre del producto: | 2.92mm, tipo K, SMK | Características dominantes: | Conectores rectos |
| Punto de trabajo: | Conectores de onda milimétrica | Platación: | Apaciguado |
| Aplicación: | Computadora/LAN | Material: | Latón/acero inoxidable |
| Resaltar: | Conector RF de alto rendimiento,Conector de RF CXN3506/MF108A,Conector RF de acero inoxidable |
||
Conector RF de acero inoxidable femenino de alto rendimiento K2.92 para cable CXN3506/MF108A
El conector tipo K, también conocido como conector tipo 2.92, es un conector de onda milimétrica de uso común con un rango de frecuencia de hasta 40 GHz.Productos de la serie 5 y presenta una interfaz de aireEsta serie de productos ofrece un tamaño pequeño, un peso ligero, una alta frecuencia de uso y una conexión confiable.

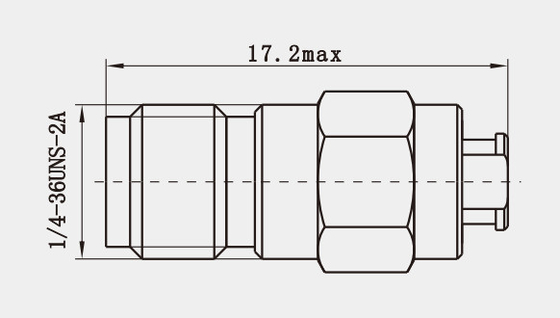

Dibujo de contorno
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se aplicará el procedimiento siguiente:
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Características:
1Tamaño compacto: Los conectores de la serie K2.92 están diseñados para ser de tamaño pequeño, lo que los hace ideales para su uso en entornos con espacio limitado.
2. Ligero: debido al uso de materiales ligeros como PEI, estos conectores son relativamente ligeros, lo que facilita el fácil transporte e instalación.
3Alta frecuencia: Los conectores K2.92 operan en un rango de frecuencia de CC a 40 GHz, adecuados para dispositivos y sistemas de onda milimétrica.
Aplicación:
1Dispositivos y sistemas de onda milimétrica: debido a su rango de frecuencia de hasta 40 GHz, el conector K2.92 es muy adecuado para dispositivos y sistemas de onda milimétrica.pero no se limitan a:, sistemas de radar y equipos de comunicación por satélite, todos los cuales requieren una transmisión precisa de señales a altas frecuencias.
2. Estaciones base de comunicación inalámbrica: En las estaciones base de comunicación inalámbrica, especialmente en las tecnologías 5G y futuras 6G, existe una gran demanda de rendimiento del conector.El conector 92 admite transmisión de datos de alta velocidad y conexiones de señal estables debido a su baja VSWR (Voltage Standing Wave Ratio) y alta confiabilidad.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadores de RF,Si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
