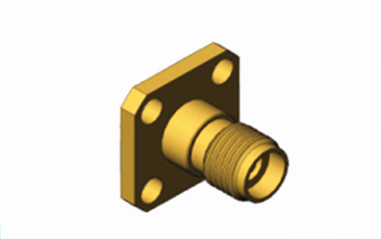

Conector coaxial RF de latón con 4 agujeros de bronce de la serie K2.92 para 2 cables semi rígidos / flexibles
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Descripción: | Conectores de la onda de milímetro SMK | Características dominantes: | 4 agujeros ensanchan los conectores del panel |
|---|---|---|---|
| Platación: | Revestidos de oro | El aislante: | PTFE |
| Estilo corporal: | Es recto. | El material: | Las demás |
| El color: | - ¿Por qué no? | Sexo: | Jack |
| Resaltar: | Conector coaxial RF de 4 agujeros,Conector coaxial RF recubierto de oro,Conector coaxial RF de la serie K2.92 |
||
Conector coaxial de latón de RF de 4 agujeros femenino de la serie K2.92 para cable semirrígido/flexible
Los conectores femeninos de 2,92 mm, diseñados con precisión para aplicaciones coaxiles de 50 Ohms en configuraciones de RF y microondas, ofrecen un rendimiento superior.Estos conectores se utilizan ampliamente en diversos contextos de ensayo y medición, incluidos los sistemas de comunicaciones celulares y por satélite, para garantizar que los equipos y las interconexiones de cables estén perfectamente combinados.Estas unidades están construidas para mantener el uso continuoSe caracterizan por un diseño dieléctrico de aire e incorporan un soporte plástico de baja pérdida para el conductor central.
En equipos de ensayo y medición de alta frecuencia, los conectores K2.92 se utilizan ampliamente debido a su baja pérdida de inserción y muy baja pérdida de reflexión.Estas características garantizan la exactitud y la repetibilidad de las mediciones..
Estos conectores pueden reducir eficazmente la interferencia de la señal y la pérdida de datos, garantizando la exactitud de los resultados de los ensayos.
Características:
Rendimiento de alta frecuencia:
El diseño de los conectores de tipo K puede operar hasta 46 GHz, cubriendo toda la banda de frecuencia de 8 mm, lo que los hace ideales para aplicaciones de onda milimétrica.
Con el desarrollo de la tecnología de ondas milimétricas, la importancia de estos conectores en las transmisiones de alta frecuencia se ha vuelto cada vez más prominente.Se están convirtiendo en los conectores de onda milimétrica más demandados en el mercado..
Estos conectores pueden mantener una baja relación de onda de pie y una baja pérdida de inserción hasta 40 GHz, asegurando una transmisión de señal estable y una atenuación mínima.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Aplicación:
Equipo de ensayo y medición:
En equipos de ensayo y medición de alta frecuencia, los conectores K2.92 se utilizan ampliamente debido a su baja pérdida de inserción y muy baja pérdida de reflexión.Estas características garantizan la exactitud y la repetibilidad de las mediciones..
Estos conectores pueden reducir eficazmente la interferencia de la señal y la pérdida de datos, garantizando la exactitud de los resultados de los ensayos.
Otros conectores RF de 2,92 mm macho, hembra:
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2.92mm Tipo de 4 agujeros de montura de brida K Conector coaxial RF femenino
|
|
Se aplicará el procedimiento siguiente:
|
2.92mm Tipo 2 agujeros montado en brida K Conector coaxial RF femenino
|
|
Se aplicará el procedimiento siguiente:
|
2.92mm Tipo 2 agujeros montado en brida K Conector coaxial RF femenino
|
|
Se aplicará el procedimiento siguiente: |
2.92mm Tipo de 4 agujeros de montura de brida K Conector coaxial RF femenino
|
1.
2.
3.
4.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadores de RF,Si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
