Conector de cable femenino de material de latón de la serie K2.92 para cable semi-rígido / flexible
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Resaltar: | Material de latón Conector de cable femenino,Conector de cable flexible semirrígido,Conector de cable femenino de la serie K2.92 |
||

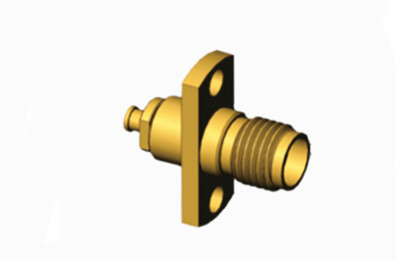

Conector de cable femenino de material de latón de la serie K2.92 para cable semirrígido/flexible 1#
El conector "tipo K", denominado tipo 2.92, representa una colección de conectores utilizados con frecuencia en aplicaciones de ondas milimétricas.Estos conectores ofrecen intercambiabilidad con SMA y 3Productos de la serie.5 y que utilizan una interfaz dieléctrica de aire, notables por su tamaño compacto, su bajo peso y su capacidad para funcionar a altas frecuencias.Estos conectores proporcionan conexiones confiables.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Características:
1Diseño compacto y ligero
Ventaja del tamaño: El pequeño tamaño y el peso ligero de los conectores de la serie de 2,92 mm los hacen ideales para su uso en entornos de espacio limitado.
Intercambiabilidad: Se pueden intercambiar con conectores SMA y 3,5 mm, lo que mejora la flexibilidad de uso.
2. Rendimiento eléctrico
Compatibilidad de impedancia: con una impedancia característica de 50Ω, facilitan maximizar la eficiencia de transmisión de la señal y reducir la pérdida de reflexión.
Amplio ancho de banda: admite un ancho de banda amplio, lo que los hace adecuados para la transmisión de datos y la comunicación de alta velocidad.
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Aplicación:
1Sistemas de comunicación por satélite
En estos sistemas, se utilizan conectores de 2,92 mm para vincular componentes críticos como antenas, amplificadores y filtros, asegurando una transmisión de señal clara y estable.
Dado que las comunicaciones por satélite a menudo implican frecuencias muy altas y transmisiones a larga distancia, el rendimiento de estas conectoras de alta frecuencia es particularmente crucial.
2Infraestructura de las comunicaciones inalámbricas
En las torres y estaciones base de comunicaciones inalámbricas modernas, se utilizan conectores de 2,92 mm para conectar varios equipos de transmisión, que admiten la transmisión rápida de datos móviles y comunicaciones de voz.
Estos conectores ayudan a mantener la calidad de la señal bajo altas demandas de ancho de banda, reduciendo las necesidades de mantenimiento y los costos.
